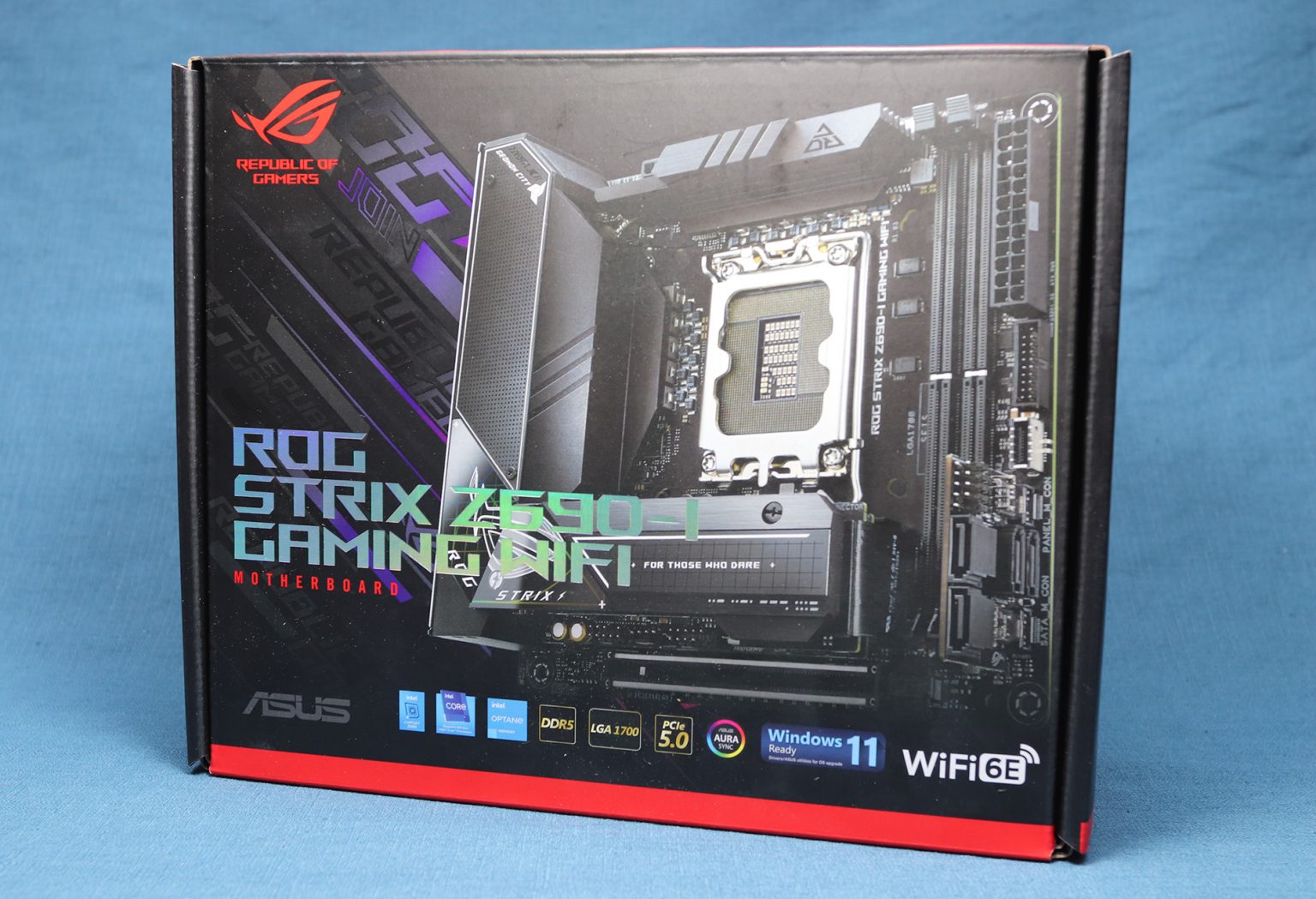

地表最小最強大的Intel 12代處理器平台!ROG STRIX Z690-I Gaming WIFI 開箱+效能評測

10/28 Intel 發表了第十二代桌上型 Core 處理器,而各家的 Z690 主機板也一起解禁可以為大家介紹了!這邊先搶先開箱給大家看,產品的細節我們後續再補!效能解禁是11/4,敬請期待喔!這片主機板搭載 Intel Z690 LGA 1700 ,尺寸為迷你的 ITX ,內建 PCIe 5.0、 10+1 power stages、雙向 AI 降噪設計、 AI 自動超頻、 AI 降熱、 AI 聯網、無線 WiFi 6E (802.11ax)與有線的 Intel 2.5 Gb Ethernet。堆疊式兩組 M.2 slots還有強大的散熱片,內建兩組 Thunderbolt 4 / USB Type-C,以及 Aura RGB燈效等優異設計!





產品主要特色:

  • Intel LGA 1700 socket: 支援  12th Gen Intel Core, Pentium Gold and Celeron CPU
  • Optimal Power Solution: 10+1 power stages with ProCool II power connector, high-quality alloy chokes and durable capacitors to support multi-core processors
  • Optimized Thermal Design: Integrated I/O cover and VRM heatsinks with high conductivity thermal pad, L-shaped heatpipe, two onboard M.2 heatsinks and backplates
  • High-performance Networking:On-board Intel® WiFi 6E (802.11ax) and Intel® 2.5 Gb Ethernet with ASUS LANGuard
  • Best Gaming Connectivity: Supports HDMI® 2.1, two M.2 slots, 2 x ThunderboltTM 4 as well as 1 x USB 3.2 Gen 2×2 Type-C®
  • Intelligent Control:  ASUS-exclusive AI Overclocking, AI Cooling, AI Networking and Two-Way AI Noise-Cancelation to simplify setup and improve performance
  • DIY Friendly Design: Bundled ROG Front Panel SATA Card, M.2 Q-Latch, Pre-mounted I/O shield, BIOS FlashBack™ button, and Clr CMOS button
  • Unmatched Personalization: ASUS-exclusive Aura Sync RGB lighting, including a RGB header and two addressable Gen 2 headers
  • Industry-leading Gaming Audio: ALC4080 with Savitech SV3H712 amplifier, along with DTS® Sound Unbound and Sonic Studio III
  • Renowned Software: Bundled AIDA64 Extreme 60 days free trial version and intuitive UEFI BIOS dashboard with integrated MemTest86




嬌小的 ITX 尺寸但是卻有滿滿的擴充安裝性!


強大的遊戲效能設計配置!


散熱設計也是很犀利,玩家們可以放心安裝小尺寸的遊戲桌機!




麻雀雖小但五臟俱全!盡可能給玩家們最多最豐富的後 I/O 設計!


這邊大家可以看到所有的 I/O 擴充設計




內建雙天線




ROG SRTIX 設計就是滿滿的信仰與專業啊!




內建 I/O & VRM 散熱器,還有AIO Pump Header。藏在散熱器內的 Digi+ 穩壓器模塊 (VRM) 可確保向 CPU 提供超順暢和乾淨的電源。




10+1 power stages 將高側和低側 MOSFET 和驅動器結合到一個封裝中,讓處理器可以充分利用的功率和效率。此外,合金扼流圈和耐用電容器可抵禦極端溫度,實現優異的性能。




圖右下的 ASUS ProCool II 連接器按照嚴格的規格製造,以確保與電源線完全接觸;金屬護套可改善散熱,低電阻抗有助於防止熱點並提高可靠性。




LGA 1700 Socket




華碩強大的設計力,電路板層層堆疊設計!




這邊可以安裝兩條 M.2 Solt NVMe SSD !








ROG Front Panel SATA Card 實現小板子也能提供豐富的擴充性;包括四個 SATA 、一個 ARGB 以及用於前面板接頭和電腦音效的連接器。



安裝處理器!


Intel 最新 i9-12900K 處理器




Intel 最新 i5-12600K 處理器


這次測試安裝兩條威剛 ADATA 的  16GB DDR5-4800 記憶體


記憶體模組採用單面上件,DDR5的電壓值為 1.1V,比 DDR4 降了 0.1V


ADATA DDR5-4800 16GB 採用美光記憶體顆粒

電源管理 IC(PMIC)設計從主機板移到模組上!這是 DDR5 記憶體與 DDR4 設計上最大的不同點。


ADATA小教室:這就是 DDR4 和 DDR5 記憶體模組設計與外觀上的不同,大家有發現哪些差異嗎?


可別以為它體積小就無法安裝水冷頭喔!





ntel 12 代 Core 處理器效能解禁!廢話不多說,馬上來看看戰鬥機種的 Intel i5-12600K 效能 表現如何!

測試平台

ROG STRIX Z690-I Gaming WIFI
威剛  16GBx2 DDR5 4800記憶體
ROG Strix 水冷系統
ROG Strix 1000W PSU
Windows 11 Home





效能測試




透過華碩 Armoury Crate 軟體來做監控


從 CPU-Z 中可以看到這顆處理器為 10核心 16 執行緒,L3快取高達 20 MB ,和上一代很不一樣!


跑分,單核心來到 823.5、多執行緒來到 7751.3 !







CrossMark 跑了兩次,最高者分數來到 2083 !




x264來到 83.4分!這邊你也可以看到處理器的分配時脈數值




X265 來到 56.2分!!






測試處理器渲染能力,單核心來到 766pts,多執行緒來到 7186 pts!(我們過去在技嘉 AORUS Z590 RPO AX Gaming 主機板 with i9-11900K 單核心測得 645 pts、多執行緒是  5927 pts,哇!單核心直接幹掉i9-11900K,多執行緒能力也很逼近啊)



PCMARK10測試來到 5928的高分!!



目前這顆處理器已經開賣,售價約略是NT$ 9700(未稅)較i5-11600K開賣時貴了不少 @@”



整體來說,即便是這麼小的主機板,還是可以讓 i5-11600K 釋放出強大的效能!要加上顯卡與否就看自己的預算囉!
