升級 Intel 12代高階電腦系統無負擔! 技嘉 Z690 AREO G DDR4 主機板開箱評測

在過去我們選購電腦 DIY 零組件時,比較少有機會遇到以創作者為需求而設計出來的零組件,而在近幾年才漸漸看到有品牌商開始注重這樣的族群,進而推出專為創作者設計的電腦系統與週邊產品,而技嘉就是在這領域非常用心的品牌!為整合產品系列名稱、提高市場專注度,讓品牌經營及消費性產品的行銷策略達到最大最大綜效,技嘉將原本專為創作者研發設計的 AERO 及 VISION 兩大產品整合為 AERO系列。AERO系列主機板為創作者提供了內容創作功能最佳化的全新解決方案,為創作者提供了可靠的運算效能、令人印象深刻的連接擴充性和極致的存取速度,是處理 3D 渲染工作,或進行長時間超高解析度影片編輯等繁重設計工作的絕佳選擇!

這篇要為大家開箱介紹的,是技嘉新推出的 Z690 AREO G DDR4  主機板;產品支援 Intel 最新 12代 Core 處理器,提供精打細算的消費者一個可以使用 DDR4 記憶體的選擇,讓升級 Intel 新世代處理器架構不用花大錢就能享受到效能大提升的快感!此外 Z690 AREO G DDR4 也搭載創作者使用過都讚不絕口的「VisionLink」功能,能透過單一 USB Type-C 規格傳輸線,提供數位手寫板最高達 60 Watt 的電力,並可傳輸影像,讓專業人士不需要再接一堆煩人的線材,使用更便利。將節省下來的時間、空間及心力浪費運用在更重要的內容創作上!





產品特色

•支援第 12 代 Intel Core處理器
•內建四個記憶體插槽,支援雙通道 Non-ECC DDR4 記憶體
•PCle 5.0×16 插槽設計,支援 PCle 5.0 的顯示卡及 NVMe SSD
•VisionLINK  I/O 提供更簡便的連接方式
•Intel 2.5GbE 乙太網路將快速網路體驗帶入您的生活
•搭載Wi-Fi 6 802.11 ax 2T2R & BT5 附新設計的天線,提供更好的訊號
•前置 USB3.2 Gen 2×2 Type-C提供更方便的連接
•四組搭載加大散熱片的 NVMe PCle x4 超高速M.2插槽設計
•高效的散熱解決方案設計可實現更好的散熱
•獨家 Smart Fan 6技術,內建多點測溫功能並採用複合式風扇接頭設計
•Q-Flash Plus 技術,無須安裝處理器、記憶體及顯示卡便可更新 BIOS





開箱介紹

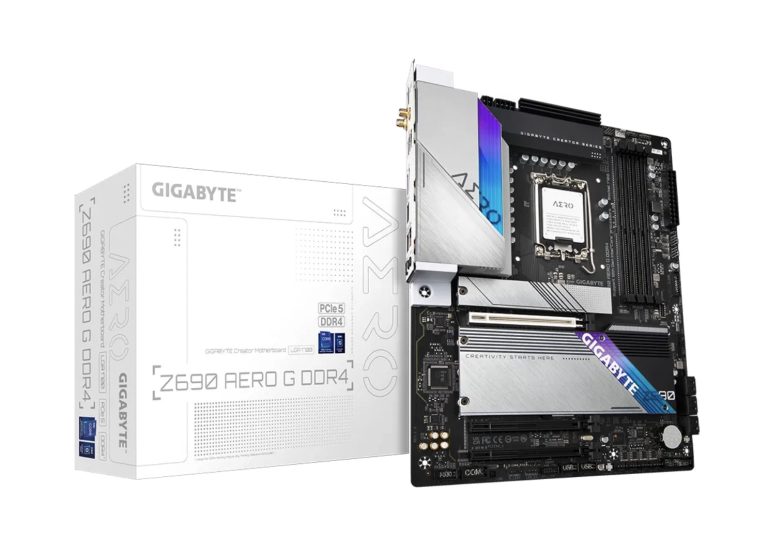

產品包裝設計一如 AERO 其它機種一樣,充滿設計的元素!清晰大大的 AERO Logo 與品名 Z690 AREO G DDR4外,還有清晰的標示支援 PCIe5 與 DDR4 記憶體,支援 LGA 1700 的 Intel 12 代 Core 處理器。


盒裝背面有產品的主要規格與特色說明;有別於 Gaming 機種,不特別強調內部用料設計,而是在於功能性!




非常完整的 ATX 尺寸滿滿的擴充介面,並提供 DDR4 記憶體的安裝,讓使用者可以省下購買 DDR5 記憶體昂貴的$!


主機板內建 Wi-Fi 6,並附上造型前衛的 Wi-Fi 天線


為了壓住系統運作帶來的溫度與保持穩定運作帶來高效能表現,除了在電源部分配置了優異的散熱元件之外,就連 Z690 晶片與所有 M.2 Slot 上面也都有用非常厚重且加大的散熱片來導出熱源。


令人放心的散熱片!

此外,四條 DIMM 可安裝最大的記憶體容量為 128GB,單一插槽最多可支援 32GB。而 4 組 PCIe 4.0 M.2 插槽配置,能大幅縮短資料載入時間及擴增了儲存空間,以加速創作流程!顯示卡部分支援AMD Quad-GPU CrossFire 及 2-Way AMD CrossFire 技術,不過只有第一組提供強大的強化的金屬框來加強穩定度與支撐性。




主機板背面設計也給大家看一下~



豐富的後 I/O 擴充端子



後方面板裝置連接插座非常豐富,由左至右有2個USB 2.0/1.1連接埠、2 個 SMA天線連接埠(2T2R)、4 個 USB 3.2 Gen 1 連接埠、1 個 DisplayPort 輸入連接埠、1 個 HDMI 插座、2 個USB 3.2 Gen 2 Type-A 連接埠(紅色)、1 個USB Type-C連接埠(支援USB 3.2 Gen 2×2)1個USB Type-C連接埠(支援USB 3.2 Gen 1)、1 個 RJ-45 埠、1 個 S/PDIF光纖輸出插座,1個音源輸出與一個麥克風輸入接頭(3.5mm)。


主機板後 I/O 提供一組可以達到 20Gb/s 的 USB 3.2 Gen 2×2 (USB-C)傳輸埠,可以連接高速外接資料傳輸設備!



優異的電源與散熱設計



採用 19 +1 +2 相位直通 VRM 設計電源、高達 105A 瓦的 Power Stage 以及頂級  Tantalum Polymer 電容​;大面積的散熱器設計和 Direct-Touch Heatpipe II 可確保創作過程的穩定性!




這次因為改用 LGA 1700,有可能您手上的塔扇甚至水冷系統會遇到無法安裝,或者是不夠密合的問題。不過技嘉的 AORUS WATERFORCE全系列水冷均支援 12 代Intel處理器,新購買者包裝配備都附贈 Socket LGA 1700 腳位扣具,提供市場產品中最佳的配置彈性及相容性喔!





支援 DDR4 記憶體

提供精打細算的消費者一個可以使用 DDR4 記憶體的選擇,讓升級 Intel 新世代處理器架構不用花大錢就能享受到效能大提升的快感!


內建四個記憶體插槽,支援雙通道 Non-ECC DDR4 記憶體(最高支援單條32GB)


可以續用高階 DDR4 記憶體可以讓大家省不少升級的費用!



優異的音效設計




內建Intel 2.5GbE 網路晶片(2.5 Gbps/1 Gbps/100 Mbps),音效輸出部分也有特別屏蔽處理!



主機板內建Realtek ALC4080晶片,支援High Definition Audio、類比2聲道輸出,以及可 輸出 7.1 聲道的 S/PDIF 數位光纖輸出設計。


類比音效部分採用日系電容



強大完整的 BIOS 設定

可別以為這片主機板不是針對遊戲玩家推出的,就少了豐富的設定與超頻的功能!技嘉為了滿足也是喜歡電腦 DIY 、系統超頻的玩家,一樣在 BIOS 內也提供豐富的處理器、記憶體,以及相關電壓參數的調整功能!這邊僅分享一些我覺得很不錯的功能給大家參考!




初始的 Easy Mode 內可以輕鬆地掌握系統資訊,包含處理器版本、記憶體規格、處理器與系統溫度、系統碟,此外所有風扇轉數這邊都可以偵測到


在Advanced Mode 中,可以進一步的設定處理器與記憶體的時脈與電壓細部參數!


建議可以開啟記憶體 X.M.P 讓系統自動幫你抓記憶體相關參數


在待會的效能測試中,我們就是將處理器從預設模式改成「Advancd Profile」、啟動多核心效能、開啟記憶體的 X.M.P 功能~



豐富的硬體監控設計
這邊我也簡單敘述一下主機板的硬體監控設計有哪些!包含了
  1. 電壓偵測
  2. 溫度偵測
  3. 風扇轉速偵測
  4. 水冷系統流速偵測
  5. 風扇故障警告
  6. 智慧風扇控制
    * 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
  7. 噪音偵測





效能測試

測試平台:

技嘉 Z690 Aero G DDR4 主機板
技嘉 RTX 3080 顯示卡
Crucial DDR4-4600 2x16GB kit
Crucial P5 Plus M.2 2TB NVMeSSD
AORUS WATERFORCE 水冷系統
ASUS Strix 1000W PSU
WINDOWS 11 Pro




這邊特別提一下技嘉的 App Center 軟體功能,它可以幫用家自動偵測相關的軟體更新資訊,並且在此啟動安裝程序!






首先以 CPU-Z 測試跑分;單核心的分數高達 833 ,而多執行緒更高達 11646.3,真的是很威啊 !(跑分成績和使用 DDR5 記憶體的主機板差不多!)




X264來到 108.9分!



X265來到 81.4 分!



CROSSMARK的跑分也很犀利!整體成績來到 2249分,是我們目前測試最高分的平台喔!


以 Cinebench R20 測試處理器渲染能力,單核心來到 774 pts,多執行緒來到 10481 pts!




此外我們也以 3DMark 的 CPU Profile 來測試,這邊最大的多執行緒獲得12519高分!



繪圖效能測試

接下來針對獨立顯示卡RTX 3080 做遊戲的效能測試




Time Spy Extreme 跑分測試中,分數來到 9762!




Fire Strike Extreme 跑分測試中,分數來到 23206!



Final Fantasy XV Bench 分數來到 22104 的超級高分!




最後來測試整體系統效能,選擇以 PCMARK10 Advanced 跑分測試,來到 8958 的高分!這也是我們目前測試 Z690 + RTX 3080 平台中分數最高者!



試用心得總結

整體來說,這張主機板的所有硬體安裝與 BIOS 設定功能我覺得非常簡單易懂,無需電腦超頻經驗者就能參考使用手冊的指引來進行安裝與設定!此外像是簡單易懂的 Debug 燈號設計可以快速掌握是哪個環節出狀況,不用費心查詢號碼對應的故障問題,就能知道是處理器、記憶體、顯示卡,系統碟是哪邊出狀況!例如我這次安裝一開始顯示器就沒畫面出現,尋了幾次找不出問題點,後來看 Debug 燈號停在 GPU 那邊,原來是我忘記裝上顯卡的電源線啦!



技嘉 Z690 AREO G DDR4 具備技嘉獨家的 VisionLINK I/O設計、Wi-Fi 6 802.11ax 無線網路及 Intel 2.5GbE 乙太網路、PCle 5.0 x16 插槽、4 組 NVMe PCle x4 M.2、USB 3.2 Gen 2×2 Type-C 接頭..,可說是非常豐富又強大的擴充介面讓用家可以放心使用多年!



要知道目前 DDR5 記憶體可是一條難求!更別說價格真的是有點難以接受的高,這時先選擇支援 DDR4 的 Z690 主機板來搭配 Intel  12 代 Core 處理器,絕對是最智慧省錢的選擇!等明年更高時脈的 DDR5 記憶體推出與降價時,再來升級主機板也不遲喔!
