電腦DIY玩家快看這片用料誠意滿滿、擴充性強大的主板!技嘉 B650 AORUS ELITE 開箱評測分享

喜歡 AMD 平台並想要試試最新的 Ryzen 7000系列處理器,但是對於 X670 晶片組平台的購買預算有壓力,又想要有火力強大的效能表現與豐富的 I/O 擴充能力嗎?來!現在你有一個非常好的選擇,那就是技嘉所推出的 B650 AORUS ELITE 主機板,幾乎和 X670 AORUS ELITE AX 主機板有一樣優異的功能,但是你可以少了兩千元台幣左右的預算,只是晶片組從 X670 換成了 B650(晶片組從兩顆變一顆),但仍擁有14+2+1相聯動式數位電源設計、1 組 PCIe 5.0 x4 及 2 組 PCIe 4.0 x4 M.2插槽,以及 DP+HDMI、後置 USB-C 10Gb/s+前置USB-C 20Gb/s 的絕佳擴充連接性,精打細算的玩家們真的不容錯過啊!





是的,這篇將為大家開箱介紹技嘉 B650 AORUS ELITE 主機板,這次搭配測試的是性價比超高的  AMD Ryzen 5 7600X 處理器,主機板加上處理器大約只要 NT$16,000 上下,等於兩萬元左右台幣含記憶體與 SSD 你就能升級到嶄新的 AMD AM5 / DDR5 平台,未來搭配 AMD  RDNA 3 架構的 Radeon RX 7900 系列顯卡,絕對是最佳的 AMD Yes 信仰電腦啊!





技嘉 B650 AORUS ELITE 主機板產品特點

  • 支援最新 AM5 腳座的 AMD Ryzen 7000系列處理器
  • 雙通道 DDR5 記憶體插槽,支援 AMD EXPO 和 Intel XMP 技術
  • 全覆蓋式散熱設計及 M.2 Thermal Guard 散熱裝甲:強化 VRM 電穩定性及 M.2 SSD 效能
  • 14+2+1 相聯動式數位電源設計
  • 先進散熱設計
  • 8+4 實心針電源連接器
  • 新一代儲存配置:1 組 PCIe 5.0 x4 及 2 組 PCIe 4.0 x4 M.2 插槽
  • Q-Flash Plus技術,無須安裝處理器、記憶體及顯示卡便可更新 BIOS



開箱

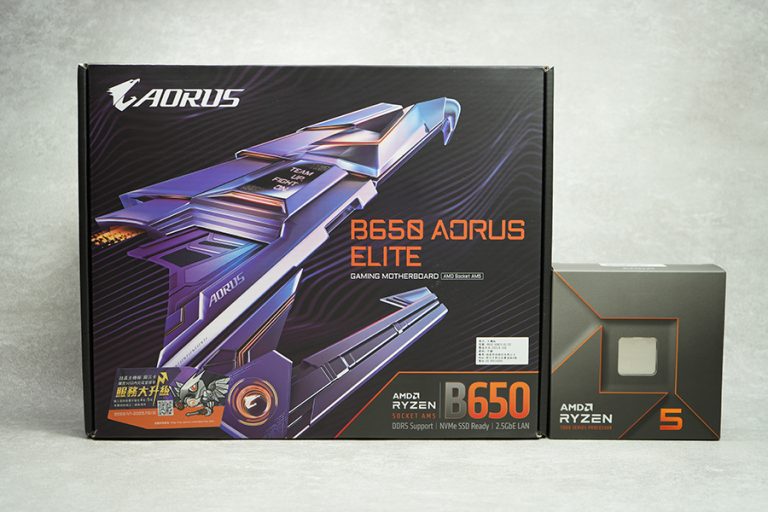

技嘉 B650 AORUS ELITE 主機板的外盒設計很威,AORUS 鷹神帶給玩家的魅力十足;這次 AMD Ryzen 7000 處理器的「蓋子」設計有點令人頭痛,散熱膏的塗抹得小心些~




彩盒背面有產品的四大特色,以及主機板和後 I/O 圖示




主機板採用標準的ATX規格,尺寸是 30.5 x 24.4 公分;可以看到主機板上有大面積的散熱元件,主要是針對電源、M.2 SSD,以及 B650 晶片組做有效的散熱




主機板背面可以看到在音效電路部分有特別做遮蔽處理,讓訊號更加純淨~




這張主機板的配件並不多但很實用,除了兩條 SATA 排線之外,還有幫助你快速辨識與機殼接駁的電源開關機等排線用的定位器




後 I/O 非常豐富,還有便利的免開機更新 BIOS  Q-Flash 設計;分類配置的 I/O 讓大家不會尋找時感到混亂!




前後 I/O 的詳細資訊大家可以參考官方這張圖片,其中後置 USB-C 10Gb/s 與前置USB-C 20Gb/s 設計可以方便大家接駁高速外接儲存裝置。不過需要留意的是,這張主機板沒有內建 Wi-Fi 功能,如果需要無線網路來接駁,記得要配置一張 Wi-Fi 網路卡喔(或 USB 網卡)~




主機板的擴充性與設計非常強大,這部分我就邊繼續開箱邊為大家介紹囉~




肯定令 AMD 粉們眼睛為之一亮的 AM5 插槽






主機板支援 AMD 最新的 RYZEN 7000系列處理器,為了滿足 Ryzen 7950X 的功耗需求,技嘉在這張主機板上配置 14+2+1 相聯動式數位電源設計,提供 70 安培 Smart Power Stage;在電路板設計上以 8 層兩倍銅設計,且特別針對 PCIe 5.0 線路做最佳化的低損耗設計!



以先進散熱設計全覆蓋式 MOSFET 電晶體散熱片來針對電源部分做有效的散熱處理,並以 6mm 熱導管與 7 W/mk 高係數導熱墊將熱源導入到散熱片上。




配置 8+4 實心針電源連接器,安全上有保障!






在記憶體的支援性部分,可以看到配置 4 個DDR5 DIMM插槽,可支援最高到 128 GB (單一插槽支援 32 GB),且無論是AMD EXtended Profiles for Overclocking (AMD EXPO)或者是 Extreme Memory Profile (XMP)記憶體都支援喔!

頻率的部分官網顯示可支援: DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s




在 M.2 設計部分,這次技嘉為 B650 AORUS ELITE 主機板帶來新一代 PCIe 5.0 插槽設計,配置 1 組 PCIe 5.0 x4 M.2 插槽以及 2 組  PCIe 4.0 x4 M.2 插槽,且都搭載 M.2散熱裝甲,其中第一組的散熱裝甲設計很好安裝使用!



另外針對顯示卡安裝的部分,配置 1 組超耐久金屬裝甲的 PCIe 4.0 x16 顯示卡插槽,另外還有 2 組 PCIe 3.0 擴充設計,可以安裝網路卡或者是其他介面卡~




在音效設計的部分;內建高音質的 Realtek 音效晶片,支援 2/4/5.1/7.1聲道輸出,並配置四顆音響級發燒電容以及獨立防訊號干擾的線路配置,以上這些設計都是好聲音的保證!




主機板上方有相當完整的處理器與系統風扇電力輸出,還有 12V 的 BRG 燈效輸出,方便玩家們大玩機箱迷人的燈效與創意~





安裝處理器與 SSD!




不要懷疑你買到 Intel 的主機板了!這次 AM5 搭配 AMD Ryzen 7000 系列處理器的設計就是這樣啊!因為 AMD 這次汰換用了十幾年的 PGA 針腳式插槽(弄斷腳針悲劇可以bye bye),改和 Intel 處理器一樣的LGA 觸點式(但是換成要注意別撞到主機板上的針腳了)~




安裝處理器相當簡單,將處理器放置在 Socket AM5 內再蓋上卡扣,上面的防塵蓋就會直接脫落了~




安裝 M.2 SSD 也很簡單,先將散熱片取下,M.2 SSD 安裝在 M.2 Slot 上,左邊有扣具免上螺絲很便利!要拆卸也是很間單,往下壓即可~




這張主機板若有玩遊戲的需求的話,我會建議安裝中階顯示卡




我覺得 B650 / Ryzen 5 7600X平台搭配這張技嘉的 GeForce RTX 3050 EAGLE 8G 顯示卡也蠻速配的~當然你若要裝 RTX 4080 甚至 RTX 4090也沒有問題,而且散熱裝甲設計會讓大家非常放心~





簡單易懂的 BIOS 介面與設定



雖然說我摸主機板的歲月已超過 20 多年,但爾偶還是會遇到有些主板 BIOS UI 設計讓我一時要找好久才找到要設定的選項,技嘉主機板全系列我都覺得 UI 設計非常簡單明瞭,初始的設定你也不太需要去變更些什麼,現在比較常會遇到的就是首次安裝零組件時會需要經過 BIOS 設定要求儲存,而當你每次更換處理器與記憶體時基本上都需要來到 BIOS 畫面內儲存一下設定(即便你沒改設定內容)。這邊我會建議大家看一下自動超頻的部分,是否要開啟記憶體的 XMP/EXPO 就看用家自己的選擇。建議越高階的處理器越要將剛提到的手動調整一下設定,否則效能可能會較低些。




系統語言也可改成中文~讓你更加明瞭




如果您非超頻玩家,或者覺得效能不用特別拉高了,系統預設的參數多半是自動的,不需要特別去調整~在這邊大家可以看到處理器溫度為 38 度C,記憶體頻率為 5232 MHz。建議初次安裝主板時都要來 BIOS 內,除了調整一下參數或功能選項之外,也順便確認一下處理器溫度、各個風扇是否都有正常運作(溫度須控制住與偵測到,風扇轉數都有監控到)







效能測試

測試平台:

處理器:AMD Ryzen 7600X
主機板:技嘉 B650 AORUS ELITE
記憶體:十銓 T-FORCE VULCANα 16GBx2 DDR5
開機碟:希捷 FireCuda 520 M.2 PCIe Gen 4×4 NVMe SSD
處理器散熱系統:ROG Strix 360 水冷系統
電源供應器:ASUS Strix 1000W
作業系統:WINDOWS 11 家用版




進入 Win 11 系統中可以看到安裝的處理器資訊(AMD Ryzen 5 7600X),以及記憶體容量的總和為 32GB








AMD Ryzen 5 7600X 共有 12 執行緒,並內建繪圖核心~






首先透過 CPU-Z 來檢視處理器資訊,可以看到可以看到 AMD 這顆處理器的詳細資訊;例如代號為 Raphael、最大 TDP 為 105W,5 nm 製程、6核/12 線程,L3 快取為 32MB和旗艦的 7950X 一樣多~




CPU-Z 跑分成績表現很不錯!單執行緒分數為 764、多執行緒則為 5947.4!




x264來到 73.4 分




x265來到 52.5 分






在 CPU Profile 測試中,單核心獲得 1095分(約同 Intel i5-13600K,等於幹掉 i9-12900K!),最大執行緒則是來到 7118 分!




以 CINEBENCH R20 測試處理器渲染能力,單核心來到 760pts(也約同 Intel i5-13600K),多執行緒來到 5741 pts!




以 CINEBENCH R23 測試處理器渲染能力,單核心來到 1953 pts(也約同 Intel i5-13600K),多執行緒來到 13974 pts!




小測試一下內顯的效能看在遊戲上的效能表現是否理想,以 Time Spy 測試分數來到 496~




最後以 PCMARK10 作為這樣平台的效能總結,可以了解一般文書上網等應用的效能,結果獲得 6385分!比我們之前測試某 Z790平台 /Core i5-13600K 分數還要高出很多喔!





使用心得總結



整體來說,我非常推薦技嘉這張主機板,因為他有滿滿的零組件擴充配置,除了無線網路卡之外其他應有盡有,而且無論是記憶體、SSD,以及 PCIe 介面卡的擴充性也都很豐富,可以作為長期使用可慢慢升級零組件的好平台!

它的相容性我們也沒有遇到任何問題,甚至你若是使用上一代的 AMD 平台,那麼原來的開機碟 SSD 可能就能直接裝上使用而無需重新安裝系統(但是 Windows 的授權就要看你原來的版本)~

技嘉 B650 AORUS ELITE 這張主機板有不錯的效能表現以及強大的擴充介面配置,大家可以認真思考是否趁這次 AMD Ryzen 7000 系列處理器帶來的架構大更新,來為自己或公司來規劃打造一台效能穩定又快速,讓創作可以更加快速提升生產力的電腦平台!
