Aerocool Dream Box DIY機殼試用分享 / 極度自由 變化莫測

222-Aerocool Dream Box DIY-1

全開放式 金屬骨架

Aerocool愛樂酷科技專注於中高階電腦DIY周邊產品之研發,舉凡機殼、電源、散熱風扇、鍵盤/滑鼠等周邊產品都有涉獵,而這次Aerocool送來一組相當酷的DIY「機殼」,一般在挑選機殼時,僅能依造外型、安裝便利性與特殊功能來挑選,但在DIY組裝時,必須依造機殼所安排的開孔,進行電腦零件的組裝,若想大肆改造一翻,肯定會被機殼給限制住,除非抄傢伙把機殼, 自行DIY破壞一翻,才能打造成獨一無二的改裝電腦。

近日Aerocool送來了一箱看似機殼但又不太像機殼的「Dream Box」,Dream Box為全開放式的金屬骨架機殼,透過50mm、150mm與200mm三種長度的鋁管當作機殼的骨架,鋁管的連接處則有「插座型接頭」,當作鋁管與鋁管間的連接節點,接頭則分有4向、3向、2向90度/135度/180度等形式,打造出一咖超特別的骨架機殼,這也使得Dream Box並沒有既定的組裝說明,完全端靠使用者自行發想,機殼該長得什麼樣?主機板要置中、倒置還是平躺?甚至透過工具鋸斷鋁管調整長度也不是問題,但其最大的問題就是要先測量好長度在開始動工。

除了提到的鋁管與接頭之外,還有最重要的乘載主機板、5.25/3.5/2.5吋裝置的「金屬橫樑」,金屬橫樑提供兩種長度:245mm與395mm,這些金屬橫樑上方有開好主機板ATX、MATX、ITX等鎖孔,以及可以側鎖5.25/3.5/2.5吋裝置的預留孔位;此外,若要讓金屬橫樑能固定在鋁管上,則需透過「C形環」這零件,C形環內圈有防滑材質,採用螺絲固定之後,可以鎖上金屬橫樑、I/O面板、風扇…等零組件,甚至是鎖上SSD、HDD都沒問題,端看各位在組裝時怎麼規劃。

222-Aerocool Dream Box DIY-10
↑ 產品彩盒。



222-Aerocool Dream Box DIY-11

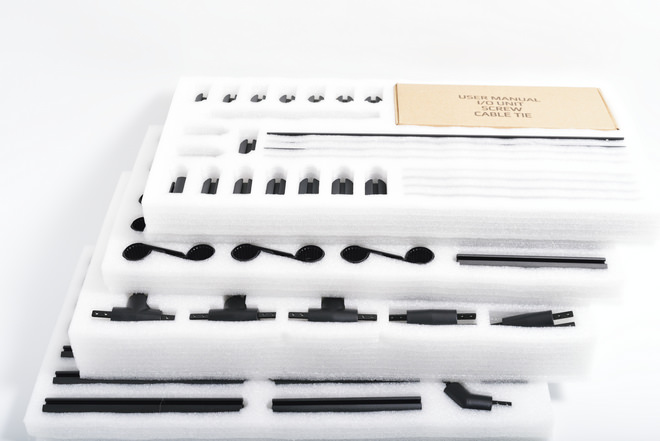

↑ 內部零件包裝相當安全,不用擔心寄送問題。



222-Aerocool Dream Box DIY-2

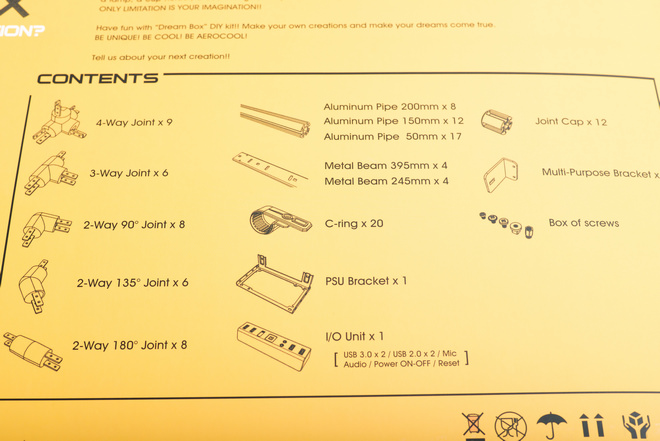

↑ 所有零件的數量與規格表。



222-Aerocool Dream Box DIY-3

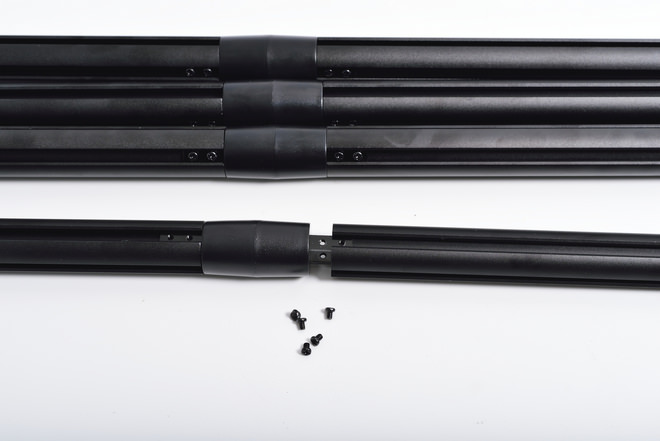

↑ 鋁管與節點靠著插頭上的鎖孔,使用螺絲將其鎖緊所牢。



丈量規劃 鎖牢鎖緊

筆者一開始收到Dream Box,犯了編輯們都會犯的錯誤,那就是太過心急就動手開箱、組裝,殊不知為先丈量尺寸、規劃擺設,讓筆者反覆裝了好幾遍。若預計要使用395mm的金屬橫樑,那骨架需使用150mm + 200mm的鋁管與一個2向180度的接頭,總長為400mm的鋁管長度,上下在各安裝一個C形環,長度剛剛好!但若有打算自行鋸斷鋁管、橫樑的玩家,在動手前可要好好丈量長度與寬度,才能一氣呵成組裝出最特別的Dream Box。

此外,在組裝時Dream Box所有節點都是透過螺絲固定,因此在隨附的螺絲包中,備足了相當足夠的螺絲數量,兩向節點需鎖上8顆M3x4螺絲、三向12顆、四向16顆,因此在組裝時若長短估錯,或者想更換節點時,勢必要拆掉好幾個節點才能調整,此外在鎖上螺絲時,也記得要鎖牢鎖緊,若每個節點都有一絲絲的縫隙,最終組裝起來可能導致,機殼底部高低不平,主要原因就在於一絲絲的縫隙,導致最後產生誤差,若遇到這問題可能要重新鎖牢螺絲,或者使用木槌敲個幾下,就能搞定。

222-Aerocool Dream Box DIY-4

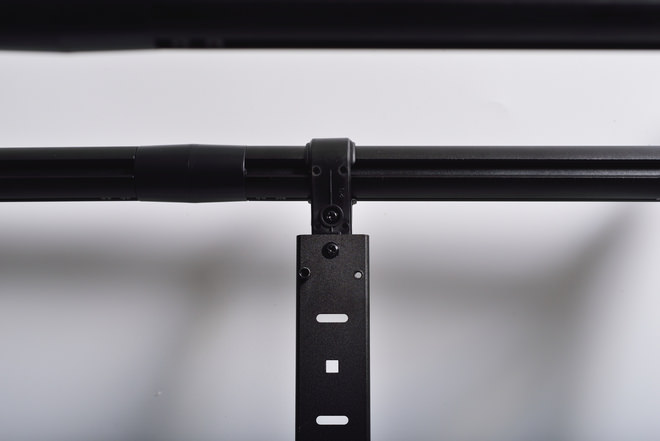

↑ C形環可以說是這組Dream Box中相當重要的零件。



222-Aerocool Dream Box DIY-5

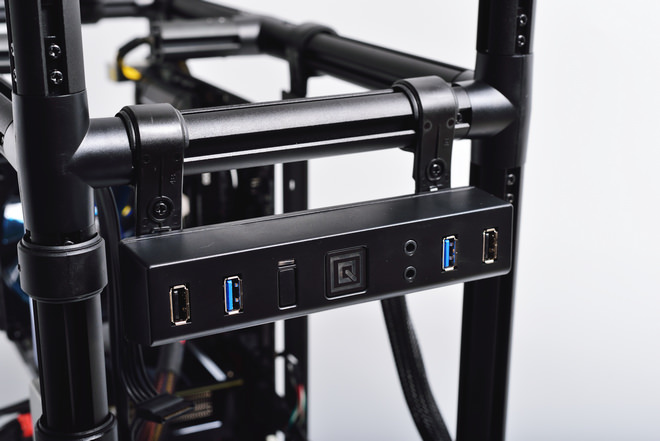

↑ 前面板也是透過C形環固定。



Dream Box實際組裝

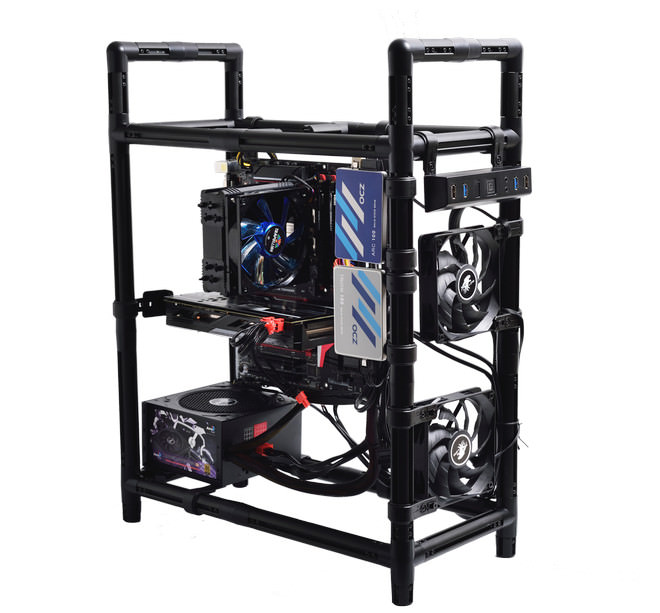

筆者在組裝Dream Box時,採用最基本的正方形機殼型式來安裝,也就是200mm + 150mm的鋁管,以及50mm的接頭節點,四邊都是400mm而高則是150mm,也因為如此若想在機殼正前方,裝上12cm的風扇或者冷排時,因為C形環的長度在高150mm的情況下,只能安裝14cm的風扇或者冷排,因此裝12cm的風扇時長度會不夠,這時僅只能固定在機殼前、上框架的其中一邊,例如鎖在左上就能用三個C形環鎖住風扇或者冷排。

雖然這麼開放的機殼,有沒有裝風扇其實效益不大,但大部分的冷排都是搭配12cm的風扇,因此若要裝上冷排時,切忌先替冷排規劃好安裝的位置與鎖孔,才能順利安裝;此外還有一點筆者覺得可惜了點,就是Dream Box提供的金屬橫樑的開孔都是相同的,雖然有精準的對主機板的孔位開孔,但是同樣的金屬橫樑可以鎖主機板、5.25/3.5/2.5吋裝置,實在不怎麼方便,舉個例來說金屬橫樑預留的孔位,是可以側鎖3.5吋與2.5吋裝置,但若想要鎖在3.5吋與2.5吋裝置的底部鎖孔時,就會發現這些孔位根本鎖不上,因此只能側鎖這些裝置,但這樣的安裝若是鎖HDD實在有點危險,而筆者最後直接用C形環固定兩顆SSD也是一解。

整體來說,筆者相當喜歡Dream Box這樣的風格,讓筆者在組裝時,更可以規劃主機板、電源、固態硬碟…等零組件的安裝位置,若是喜愛DIY、改造主機的玩家來說,一定會想試著組裝Dream Box並且改造它,但若是一般玩家,純粹只是想體驗這DIY的過程,Dream Box肯定能滿足玩家的組裝癮,但如此開放的機殼,可要天天開機以免灰塵堆積,也期待Aerocool日後推出更多的改造套件,讓這Dream Box無拘無束、彈性更大更好DIY。

222-Aerocool Dream Box DIY-7

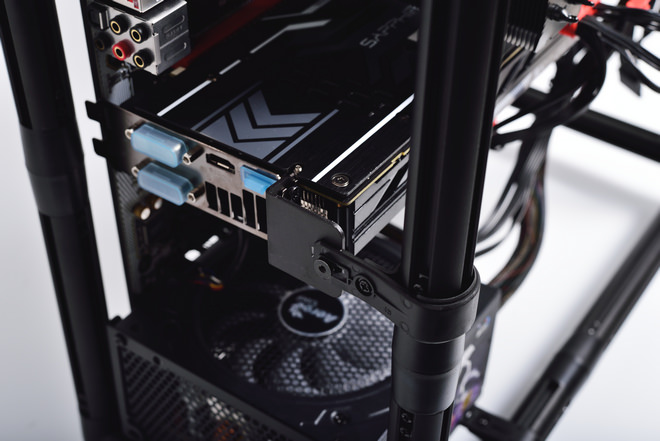

↑ 鎖顯卡時,有提供專屬的PCIe檔板可以鎖在C形環上。



222-Aerocool Dream Box DIY-8

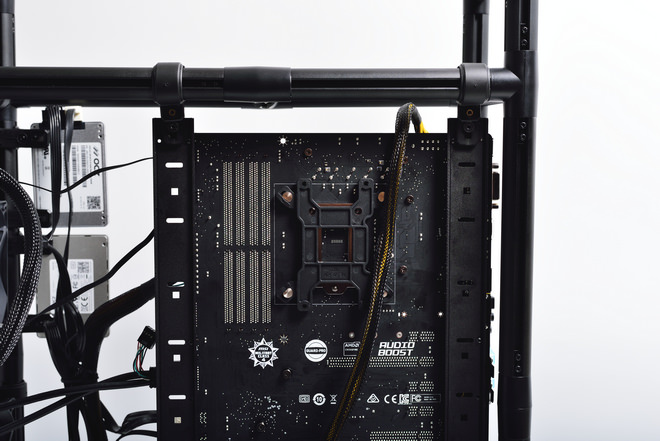

↑ 上機後主機板背面,筆者建議所主機板的橫樑可以使用三條,會比較牢固。



222-Aerocool Dream Box DIY-9

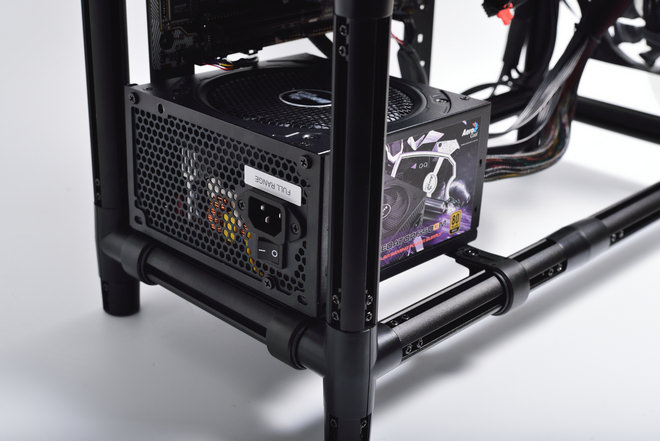

↑ 電源供應器,有專屬的金屬架可以安裝,同樣也需要C形環固定。



筆者建議:

1. Joint Cap是否可推出有橡膠底部的防滑腳。

2. 提供可安裝12cm的C形環或者改裝框架,讓12cm寬的冷排更好安裝。

3. 金屬橫樑是否可以讓5.25/3.5/2.5吋裝置,的底部、側邊的鎖孔都能使用。



愛樂酷科技股份有限公司
www.aerocool.com.tw
(02) 86981088

規格
支援:ATX、Micro ATX、Mini-ITX
尺寸(W x H x D):標準400mm x 400mm x 150mm
5.25吋裝置數:至少1
3.5吋裝置數:至少2
2.5吋裝置數:至少2
I/O面板:USB3.0 x2、USB2.0 x2、MIC、AUDIO、POWER on/off
