可玩記憶體超頻!MSI MAG B560M MORTAR WIFI主機板+Intel i9-11900K與10900K

雖然這次 11 代 Intel 處理器繼續擠牙膏給大家,但是對於新的晶片組平台可是有許多有感的升級的!例如多了 PCIe Gen4 的支援,更棒的是記憶體超頻的功能下放到 B560 與 H570 上面!這篇要為大家分享的是由微星所推出的MAG B560M MORTAR WIFI主機板,我們搭配這一代Intel i9-11900K與上一代的Intel i9-10900K 處理器,讓大家看看這樣的組合之下,以及進行記憶體的超頻,以及效能表現會是如何?

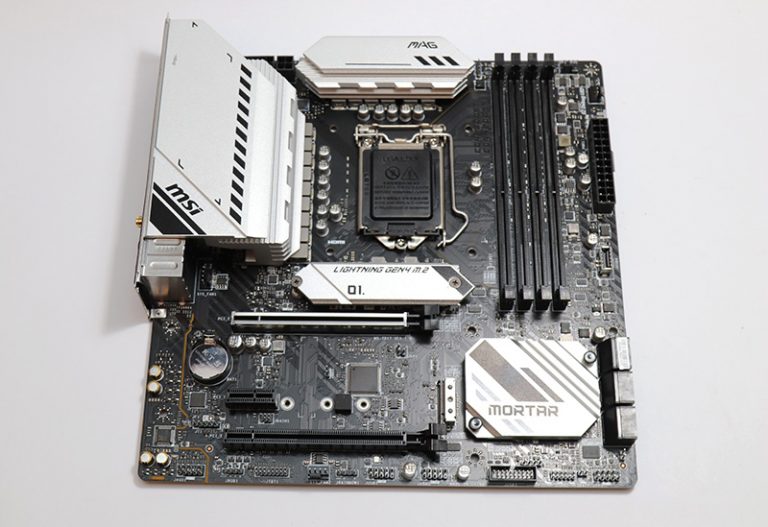

圖 / MSI所推出的MAG B560M MORTAR WIFI主機板採Intel B560晶片組

圖 / 上圖為Intel B560晶片組方塊圖



這邊大家可以看得到B560支援擴充的設備數量較少,不過對於多數使用者來說受限並不大,所以仍為相當經濟的主機板平台選擇,而且還有Micro-ATX的選擇,也是能夠安裝Intel 第10代與第11代處理器!


圖 / MSI MAG B560M MORTAR WIFI主機板特色圖示

以MSI這片 MAG B560M MORTAR WIFI主機板為例,擴充功能非常齊全,還內建Wi-Fi 6E與四組DIMM、兩組PCIe x16(一組支援 x4 模式)、兩組 M.2(一組支援PCIe Gen4支援最高64GB/s的NVMe SSD),並支援 Intel Extreme Memory Profile (XMP)!

只有11代處理器才支援 PCIe 4.0

不過要留意的是,各家Z590或B560主機板在支援PCIe 4.0部分,是要使用11th Gen Intel CPU(通道走的是處理器),若安裝的是10th,則只能達到PCIe 3.0(通道走的是B560晶片組)。也就是說若您安裝了PCIe 4.0 的 M.2 SSD和10th Intel CPU,速度就會受限制。


圖 / 在MSI MAG B560M MORTAR WIFI主機板上安裝Intel i9-10900K處理器


圖 / 在MSI MAG B560M MORTAR WIFI主機板上安裝Intel i9-11900K處理器


圖 / 測試記憶體-1:Crucial Ballistix Max Gaming DDR4 5100(8*16GB跑雙通道)


圖 / 在MSI MAG B560M MORTAR WIFI主機板上安裝Intel i9-11900K處理器當中的BIOS資訊,可以看到安裝Crucial Ballistix Max Gaming DDR4 5100 記憶體速度初始值為2666MHz,此外多了Gear 2的選擇讓玩家們可以選擇高速度但容忍高延遲的模式。


圖 / 我們有實測Ballistix Max 這隻記憶體在這邊跑雙通道4000開機與效能測試沒有問題,不過若雙通道跑5100是沒有辦法的,得換上Z590晶片組才行!!



MSI這張主機板的最大超頻頻率限制說明:

1DPC 1R Max speed up to 5066+ MHz
1DPC 2R Max speed up to 4600+ MHz
2DPC 1R Max speed up to 4266+ MHz
2DPC 2R Max speed up to 4000+ MHz


圖 / 測試記憶體-2:Crucial Ballistix DDR4 3600(8*16GB跑雙通道)



測試平台

處理器:Intel i9-10900K
主機板:MSI MAG B560M MORTAR WIFI
顯示卡:NVIDIA GeForce RTX 3090 Founders Edition 顯示卡
記憶體:Crucial Ballistix DDR4-3600/ Ballistix Max Gaming DDR4 5100(均為8*16GB跑雙通道)
系統碟:Seagate FireCuda 520 SSD
電源供應器:ASUS ROG Srtix 1000W
機殼:曜越 S300 TG
作業系統:Microsoft Windows 10 Pro 64bit




圖 / 透過CPU,可以看到主機板的資訊


圖 / 將 Intel i9-10900K處理器裝在MSI MAG B560M MORTAR WIFI主機板上


圖 / 透過”關於”來看系統資訊,可以看到處理器為Intel Core i9-10900K / 3.7GHz


圖 / 首先測試Ballistix 3600MHz的記憶體,沒有開啟XMP(跑2666MHz),以CPU-Z跑分測試CPU效率,其單核心執行緒跑分來到588.5,多執行緒則為 7396.2

圖 / 使用Ballistix 3600MHz記憶體,有開啟XMP(跑3600MHz),以CPU-Z跑分測試CPU效率,其單核心執行緒跑分來到595.4,多執行緒則為 7415.4,兩者分數都比沒有開啟XMP時還要高一些


圖 / 接著跑X264來測試,沒有開啟XMP(跑2666MHz)時,得到70分


圖 / 開啟XMP(跑3600MHz),得到71.1分,微幅上升


圖 / 使接著跑X264來測試,沒有開啟XMP(跑2666MHz)時,得到52分


圖 / 有開啟XMP(跑3600MHz)後,得到54.2分,也是微幅上升!


圖 / 接著來跑CINEBENCH R20,沒有開啟XMP(跑2666MHz),多執行緒獲得6331 pts的成績


圖 / 開啟XMP(跑3600MHz)後,多執行緒獲得6344 pts的成績,也是有明顯的提升!

以上都是測試處理器的效能是否會受記憶體的頻率提升而跟著提升,答案是正面的,雖然沒有很高,但只要系統能夠穩定,當然能夠提升就不要客氣啊!把X.M.P 功能打開就對了!

接著,我們來測試系統整體效能,看看有沒有開啟X.M.P 功能上的差異,這也比較接近大家使用電腦執行各種文書軟體、上網,視訊..等應用上,參考效能提升後,對於各種軟體或系統在速度提升的回饋。




圖 / 以PCMARK10 跑分測試,在沒開啟XMP的情況下(2666MHz),分數來到4851


圖 / 開啟XMP後的情況下(3600MHz),分數上升到4923,提升了 1.0148倍!



在遊戲上效能提升也很顯著!

最後我們以非常消耗GPU資源的Final Fantasy XV Benchmark作為主要測試範例,來測試看看記憶體的頻率快慢,究竟是否會影響到遊戲效能上的表現。


圖 / 裝上NVIDIA GeForce RTX 3090公版顯示卡後,跑Final Fantasy XV Benchmark,在沒開啟XMP的情況下(2666MHz),分數來到18719


圖 / 開啟XMP的情況下(3600MHz),分數大幅提升到20664,提升了1.104倍!

我們也測試了其他跑遊戲效能的程式,可以發現除了在跑分的數據有顯著的提升之外,對於FPS也是頗有幫助,系統的穩定是有助於顯卡效能可發揮到最極致,因此可以了解到,如果要暢玩3A遊戲大作,對於3D運算與FPS部分,處理器、記憶體,以及顯示卡都要盡可能求好求快!


圖 / Heaven Benchmark跑分也會因記憶體有沒有開啟XMP,或手動提升速度而有明顯的差異!

結論

原來記憶體超頻這麼簡單,透過像是微星電競主機板的BIOS設計中可以發現,就算是不懂超頻與電腦安裝設定的人,都可以透過簡單的UI來進行簡單或深度超頻的設定,真的是相當Easy!不用甚麼技術底子,你只要會進入BIOS設定,就能爽爽釋放最佳的系統效能,而不用羨慕所謂的超頻玩家!

Intel新一代處理器可以完美對應Z590與B560晶片組平台,除了釋放更高記憶體頻率與X.M.P功能之外,對於PCIe 4.0的支援也是最令遊戲玩家與創作者期待的!下回我們將為大家以Z590晶片組平台,搭配Intel i9-11900K處理器與M.2 介面的PCIe 4.0 NVMe SSD,來為大家做更豐富的效能測試,請大家拭目以待!
