給你滿滿的戰鬥力!技嘉 AORUS Z590 RPO AX Gaming 主機板開箱

Intel 即將開賣 11 代桌上型  Core i 處理器,不知道大家都摩拳擦掌準備好要來購買了嗎?當然,要發揮新一代處理器的效能,最好是選擇新推出的 Z590 高階晶片組主機板,若沒有太多擴充需求則是可以退而求其次,選擇中階 B560 晶片組的主機板。而這篇要為大家開箱介紹的,則是技嘉 AORUS 最新的 Z590 PRO AX 主機板;光看產品的型號就可以猜出,它是採用 Z590 晶片組的高階主機板,並有支援無線 Wi-Fi 6 AX功能,以及豐富的 I/O 擴充功能,能夠滿足遊戲玩家對應能上的需求!

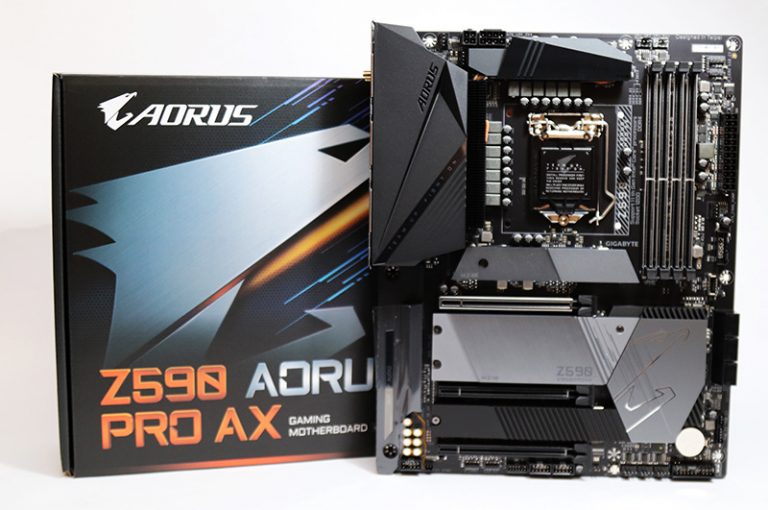

圖 / 技嘉 AORUS Z590 PRO AX Gaming 主機板

產品採用最高階的 Z590 晶片組,支援 DDR4 (Dual channel / 4條 / 最大128GB)、4 x M.2 slots 、第二代Fins-Array堆疊式鰭片散熱片、Intel 2.5GbE 乙太網路、內建Intel WiFi 6 AX210 (802.11 ax) 、12+1 power stages、RGB FUSION 2.0 燈效、USB 3.2 Gen 2×2、Thunderbolt 4,Front USB 3.1 type C 以及高音質的音訊輸出功能!



產品重點功能彙整

  • 支援第11代Intel® Core™處理器與第10代Intel® Core™ 處理器
  • 內建4組記憶體插槽,支援雙通道技術及Non-ECC記憶體
  • 支援Intel® Optane™ Memory技術
  • 直出式12+1相數位電源設計輔以90安培耐電流Smart Power Stage電晶體
  • 搭載記憶體抗干擾遮罩有效提升記憶體超頻效果
  • 先進散熱解決方案輔以第二代Fins-Array堆疊式鰭片散熱片、第二代直觸式熱導管及第二代散熱裝甲
  • 搭載Intel® WiFi 6 802.11ax無線網路 2T2R無線網路及藍牙5,輔以全新AORUS天線
  • 採用ALC4080音效控制晶片輔以WIMA音效電容,提供後窗120dB訊噪比AMP-UP高傳真音效
  • Intel® 2.5GbE乙太網路搭配cFosSpeed 頻寬管理軟體
  • 三組搭載散熱裝甲的PCIe 4.0*/3.0 x4超高速M.2插槽設計
  • 搭載RGB 2.0技術提供多區數位燈光全彩顯示並支援數位/類比燈條
  • 獨家Smart Fan 6技術,內建多點測溫功能並採用複合式風扇接頭設計、支援FAN STOP技術
  • Q-Flash Plus技術,無須安裝處理器、記憶體及顯示卡便可更新BIOS

今年要購買主機板絕對就要選擇 Intel 最新晶片組平台,而且建議直上 Z590 晶片組,因為不但可以對應即將到來11th Gen Intel Core 處理器外,還多了 M.2 PCIe 4.0 規格,讓你可以安裝最高速的 SSD,此外還有 USB 3.2 Gen2x2的高速外接儲存諜支援能力!

Z590 AORUS PRO AX 具有先進的電源解決方案,全PCIe 4.0設計和出色的連接擴充性,可將您的遊戲體驗提升到一個新的等級。

ATX 尺寸提供豐富的各種最新介面卡、I/O擴充能力,並具備 20 Phase、90A Smart Power Stage ,以及多達 100A DrMOS強大電源相關技術設計!此外像是 Fins-Array II、Fully Covered Heatsink,6層 PCB 以及 Smart Fan 6 技術,也都是技嘉這款主機板可令人放心使用多年之處。

此外,AORUS PRO AX 支援 RGB FUSION 2.0 應用程式,讓玩家可以控制主機板內建LED及外接燈條的燈光效果。並透過RGB FUSION 2.0應用程式控制或同步其他具有RGB或可編程數位LED燈的周邊裝置,創造出具有個人風格的效果,讓電腦系統更時尚!



開箱




圖 / Z590 AORUS PRO AX 主機板外盒設計以AORUS Logo為主視覺,除了大大的產品名稱之外,也強調它是款能滿足遊戲玩家使用的主機板


圖 / 盒裝背面清楚的標示產品的特色以及主要規格表與後I/O資訊;可以看到技嘉要為消費者訴求的產品特色,如強大的 12+1 相數位VRM /90A power stages、優異的散熱模組設計、全PCIe 4.0 設計..


圖 / 非常豐富的硬體擴充配置,這邊可以看到有強大的 14+1 power stages與散熱系統、四組DIMM、共三組 PCIe 4.0 x16 ,此外還有多達四組的 M.2 Slot(含三組 PCIe 4.0) !


有關於產品的特色部分大家可以參考上圖資訊




圖 / 主機板背面設計;這邊可以看到有特別針對音訊電路區做隔離的設計(黃銅色線路區)


圖 / 產品搭載 Intel Wi-Fi 6 802.11ax 無線網路及藍牙5.0技術,這是配置的全新 AORUS 天線


圖 / 隨附的使用手冊與 APP Cneter 多國語言安裝手冊


圖 / 非常豐富的配件


圖 / 非常豐富的後 I/O 區域,由左邊開始檢視,有四組 USB 3.2 Gen1、兩組Wi-Fi天線接頭、一組Display Port與兩組USB 2.0、三組USB 3.2 Gen2(含一組Type-C接口) 、一組RJ-45 2.5GbE網路、USB 3.2 Gen2x2,以及豐富的音訊輸出端子(含一組數位光纖輸出)



接下來,我們來檢視一些主機板上的主要重點設計



極致的供電設計:20+1 Phases True Power Design

為了釋放第11代Intel Core 處理器的全部潛力,主機板需要最佳的處理器電源供應設計。 憑藉最優質的零組件和技嘉研發設計能力,Z590 AORUS PRO AX 可說是能掌控新處理器野獸般效能的主機板。

為了充分發揮 Intel 新款高核心數處理器的全部性能,技嘉採用了具有倍增器和鉭聚合物電容器陣列的完全負載平衡VRM設計。


圖 / 20+1 Phases True Power Design

圖 / 為了讓CPU在閒置狀態與高負載狀態之間突然發生變化,技嘉利用位於CPU插槽正下方的鉭聚合物電容器陣列作為緩衝器,以改善在高CPU頻率下的瞬態響應和穩定性。


圖 / 以Tantalum polymer capacitor(鉭聚合物電容器) 陣列作為緩衝器


圖 / 技嘉說明這樣的設計比其他典型的並列設計多出3%的效能


圖 / 主機板背面可以看到 Tantalum Polymer Capacitors Array 設計



先進的散熱解決方案

AORUS Z590 RPO AX 結合第二代Fins-Array堆疊式鰭片、第二代直觸式熱導管和第二代M.2散熱裝甲的增強型散熱解決方案,可確保系統效能不受限制,進而獲得出色的散熱效果!

NanoCarbon Coated Fins-Array II Heatsink & Direct-Touch Heatpipe II

主機板配了超大的8mm熱管,並採用新的製造工藝製成,以縮小間隙在熱管和散熱器之間;新的 Direct-Touch Heatpipe II 大大地幫助了 MOSFET的散熱效率。


圖 / 大面積的散熱片還有導熱墊配置,裡面則是有超大的8mm熱導管


圖 / 隨著CPU的效能越來越強大,VRM模組也因此變得越來越熱。技嘉因此首批採用工業用的 NanoCarbon 來作為導熱塗料,藉此讓熱輻射加速散熱。


圖 / 這邊可以看到該塗層材料覆蓋整個鰭狀散熱片,藉此讓散熱更加快速,技嘉分享測試NanoCarbon冷卻器塗層有10%的導熱降溫效率。



Xtreme Memory Design

主機板內建4組記憶體插槽,支援雙通道技術及Non-ECC記憶體,搭配第十一代 Intel Core i9/i7/i5處理器時,能支援 DDR4 3200/3000/2933/2666/2400/2133 MHz,且最高支援到128 GB (單一插槽支援32 GB容量),並支援Extreme Memory Profile (XMP)。


圖 / 支援 DDR4 XMP 速度可超越  5100MHz 以上!記憶體插槽還有穩固內用的金屬插銷裝甲設計。


實心針腳電源接頭設計
AORUS Z590系列主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 4pin ATX 12V CPU輔助電源接頭設計,提供比一般接頭更優異的導電性跟訊號傳輸能力,並可降低重複插拔所造成的金屬損耗。


圖 / AORUS主機板獨家單片式超耐久金屬防護設計,除了可以防止PCB的變形及扭曲之外,還可以降低電磁干擾。此外還採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 4pin ATX 12V CPU輔助電源接頭設計。



HI-FI Audio System

主機板內建Realtek ALC4080音效控制晶片,支援High Definition Audio,具備音頻噪音防護,採用高階音效電容,提供2/4/5.1/7.1聲道類比和數位光纖輸出。


圖 / 主機板採用發燒友熱愛的 WIMA 音效電容,提供後I/O 類比輸出的 120dB訊噪比 和 AMP-UP高傳真音效

PCIe 4.0 Hardware Design

選購Z590晶片組主機板最大的升級就是在可以獲得全 PCIe 4.0 的硬體技術了,因為之前只有 AMD 可以讓 M.2 獲得 PCIe 4.0 高速資料傳輸的性能,如今 Intel 總算不得不屈服市場的需求而導入(本來還認為不需要,要直接切入 5.0)。


圖 / 在主機板上可以看到有一組 PCIe 4.0 x 16 採超耐久PCIe裝甲設計。



High Speed PCIe 4.0 M.2 SSDs Support

考慮到耐用性,技嘉為大容量 M.2 SSD設備提供了新的散熱解決方案; M.2 Thermal Guard II 採用雙面散熱器設計,可防止通過在熱量成為問題之前進行散熱來限制高速 M.2 SSD 的流量和瓶頸。


圖 / 可以對應不同長度的 M.2 NVMe SSD,並提供高速的 PCIe 4.0規格


圖 /  非常厚實的散熱片


中間還有另外兩組PCIe 4.0 M.2 Slot ,底下來有第四組可供安裝。



Q-Flash Plus技術

透過Q-Flash Plus技術,即便還沒有處理器、記憶體、顯示卡,甚至不用進BIOS選單,都可以輕鬆更新主機板的BIOS!用家只需要將下載下來的最新BIOS儲存到FAT或FAT 32格式的隨身碟,並將BIOS更名為GIGABYTE.bin,之後把隨身碟插在主機板上的USB插槽並按下Q-Flash Plus按鈕,系統便會幫助用家輕鬆完成BIOS更新、正常啟動系統。


圖 / 除了後 I/O 上之外,主機板上面也有 Q-Flash Plus 按鍵,並有清除BIOS 腳針設計



小結

整體來說,技嘉AORUS Z590 RPO AX Gaming 主機板提供火力非常強大的擴充設計,並能完美對應 11 代 Intel Core 和第10代Intel Core處理器,如果您等不及想先換主機板並續用第10代Intel Core處理器可先購買升級,等今年三月第 11 代 Intel Core 處理器推出後再升級處理器也 OK !! 不過 M.2 PCIe 4.0 SSD 的支援恐得等新處理器出來之後才能釋放它最高 7,000 MB/s 的極致速度,而且技嘉也在去年特別推出了 AORUS NVMe Gen4 SSD,而關於該 SSD 搭配第 11 代 Intel Core 處理器的相關效能測試部分,就留待之後我們處理器拿到手後再為大家分享囉!!






圖 / AORUS NVMe Gen4 SSD
