發燒音質+豐富的PCIe 4.0 等擴充能力!技嘉B550 AORUS ELITE主機板開箱

您最近也在找尋一張可以支援 PCIe 4.0 的主機板,且希望是超高C/P值表現,希望能夠兼具遊戲與影音編輯效能的需求與硬體擴充性嗎?來,由技嘉電競品牌AORUS所剛推出的B550 AORUS ELITE 主機板,採用了 AMD最新的B550晶片組,不但支援第三代AMD Ryzen處理器,更提供 PCIe 4.0 最速硬體擴充能力,還給大家三顯卡、雙M.2,以及4組DIMM等強大的擴充能力,而且還有技嘉優異的音效設計喔!

開箱

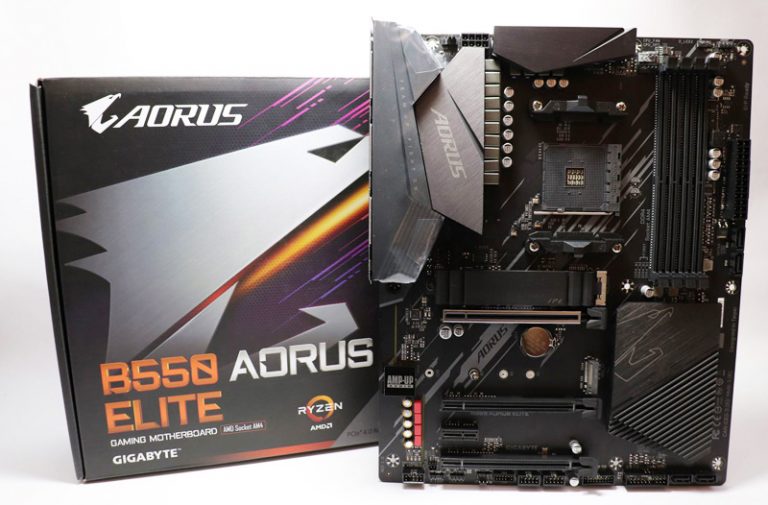

圖 / 技嘉B550 AORUS ELITE主機板外盒設計如上,產品定位為 Gaming,具備豐富的超頻設計與I/O擴充能力。

圖 / 主機板採ATX尺寸規格設計,擴充性十足!彩盒後面有豐富的產品特色與規格資訊;例如12+2全數位電源設計、強悍的散熱設計、PCIe 4.0 、2.5GbE LAN、ALC1200音效晶片…等豐富特色。


圖 / 主機板採ATX尺寸規格設計,擴充性十足!開箱後可以看到以上配件,包含中文使用手冊、安裝光碟、SATA III排線、好用的G CONNECTOR,以及AORUS銘版貼紙。




圖 / 主機板採ATX尺寸規格設計,擴充性十足!


圖 / 這邊直接幫大家提供主機板上的重點規格設計,我就不再詳細贅述了。安裝M.2 SSD 時要留意的是,靠近CPU處,且有附超厚重的散熱片的M.2 Connector,才是支援PCIe 4.0 喔~


圖 / True 12+2 Phases Digital VRM with DrMOS設計,50A 大電流的DrMOS,搭配頂級的扼流圈與電容器,以2倍銅設計的電路板,提供優異的電力與傳導特性,讓新處理器及晶片組更穩定的電力供應。


圖 / 主機板在電源處理區域的散熱設計相當用心,配置多道剖溝的超大超厚鋁擠散熱片,能夠有效將熱源排出;就連上圖較小尺寸的散熱片,其厚度也達25mm !!


圖 / I / O 防護板上方還有超大面積散熱器,以 5 W / mK 導熱墊設計。


圖 / 就連南橋晶片上也有大面積的散熱片設計


圖 / 一體式I/O檔板設計免除安裝上的麻煩;提供相當豐富的擴充端子,包含原生USB 3.2 Gen 2傳輸介面、2.5G高速LAN,便利的Q-FLASH PLUS BIOS更新按鍵與USB插槽。比較可惜的是,USB 3.2 Gen 2部分沒有提供USB-C介面,不過還是可以透過轉接線來解決對應上的問題。



Q-Flash Plus技術
這邊特別提一下,技嘉全系列B550主機板都搭載獨家Q-Flash Plus技術,玩家可以在不安裝處理器、記憶體、顯示卡,甚至不開機進系統的狀況下,透過簡單幾個步驟輕鬆更新主機板BIOS,讓玩家不需再擔心主機板BIOS版本不支援新處理器而無法開機的狀況(窘境)。同時技嘉全系列B550主機板也將使用全新改版的BIOS調校介面,提供玩家更直覺、更容易使用的BIOS選項,讓玩家在進行效能最佳化或超頻時更得心應手。


圖 / 提供四組DIMM,最多可安裝 128GB DDR4記憶體,頻率最高可達 4000MHz (O.C)。若處理器支援,也能對應 ECC mode。



RGB燈效

除了上面提到的特點之外,技嘉B550 AORUS系列主機板,採用廣受好評的外觀設計,並內建RGB LED燈效、支援可編程LED及RGB LED燈條,加上Smart Fan…等功能,以提供玩家最極致的電腦使用體驗,搭載技嘉獨家的超耐久技術,以延長使用壽命為最主要訴求,透過採用全固態電容、全數位電源及智慧型風扇控制設計等方式達到低溫節能效果。


圖 / 可以安裝RGB燈效LED strip 12V輸出,而銀色的全固態電容可有效延長主機板的使用壽命。


圖 / 這片主機板從正面看有內建三個發光區域可透過技嘉FUSION RGB軟體來隨時調整RGB燈效,此外也可透過剛介紹的RGB LED PIN玩 LED燈條,可以滿足遊戲或是MOD玩家們的在燈效上的需求。


圖 / 技嘉FUSION RGB軟體




圖 / 主機板上的RGB燈效顯示效果(靠音效電子元件處)


圖 / 透光的方式為在主機板背面有一排LED在長條狀的透光孔旁,透光效果非常均勻設計相當犀利。



PCIe 4.0 顯示卡與M.2 SSD設計




圖 / 主機板提供三個PCIe Express x16 Solt;由上至下規格分別為PCI Express x16(PCIe 4.0 x16 mode) 、 PCI Express x16 slot (PCIe x2), PCI Express x16 slot (PCIe x1_2)。


圖 / 靠近處理器的 PCI Express x16 slot不但支援PCIe 4.0 x16 mode,而且插槽還特別額外以金屬盔甲罩住,堅固耐用之外也能防EMI。對於重量較大的顯示卡安裝時,可以得到最佳的防護性。此外,位於該PCI Express x16 slot 的M.2 Connector,還配置了超厚重的散熱片(技嘉稱之為散熱裝甲),可以完美的將速度可達約 5,000MB/s的 PCIe 4.0 NVMe SSD的熱源輕鬆帶走。


圖 / 非常值得一提的是,即便用家可以不用特別額外在M.2 SSD上鎖上螺絲就能以散熱片固定時給固定住,但是技嘉還是特別設計了螺絲與螺絲母座,可以先鎖上螺絲在輕鬆固定上散熱片,讓安裝M.2 SSD時更加輕鬆、放心!!


圖 / 非常厚的M.2散熱片,實際量測厚度達 5mm !!



HI-FI AUDIO SYSTEM

對於發燒友來說,音質對於聆聽音樂或遊戲體驗至關重要。 這片主機板也延續了技嘉的”好傳統”,配備了高品質的音響級電子用料,包含Hi-Fi級WIMA FKP2電容器和Nichicon Fine Gold電容器,可提供有別於其它品牌主機板更佳的音效體驗。此外,獨特的AORUS AMP-UP音頻技術為最苛刻的發燒友提供了理想的聲音解決方案。


圖 / 金色的Chemicon音頻電容器可在低音和更清晰的高頻中提供豐富的聲音,


圖 / Hi-Fi級WIMA FKP2電容器(紅色方形)廣泛用於高級Hi-Fi系統。此外,音頻噪聲防護裝置,可將電路板的敏感模擬音頻組件與PCB級別的潛在噪聲污染區分開來。而LED跟可透光的線條電路板設計主要顯示PCB層的分離,並且可玩RGB燈效。



開箱與功能介紹就到這邊,關於效能實測部分,將在另外這篇呈現喔~
