給精打細算的DIY玩家們!華碩 ROG STRIX B550-E GAMING 主機板開箱與特色介紹

目前華碩在AMD B550 Chipset 系列上,共推出四款主機板,而本文要為大家開箱介紹的ROG STRIX B550-E GAMING,是這四款中最旗艦、最豪華的機種!B550 晶片組主機板的使命就是為大家開啟 PCIe 4.0,提供有別於X570 晶片組主機板更經濟選擇,得到 PCIe 4.0 高速的顯示卡和 NVMe 儲存元件!除了 PCIe 4.0 這個亮點之外,ROG STRIX B550-E GAMING 還提供與 X570 系列一樣強大的效能設計,例如 14+2 相、CPU 8+4 供電設計!

雖然說目前採用B550晶片組的產品價格還沒公佈,但是不難猜測會是介於Z570~B450之間,主要還是要看產品的設計與定位,例如華碩這張高階款,就有可能接近甚至超過低階的X570系列產品。此外,大家也可以看得到,B550在規格上比B450優異太多,需要雙顯卡、PCIe Gen 4、USB 3.2 Gen2 規格的玩家,這點錢可不要省,免得買了B450日後還要升級就比較麻煩~但是要注意喔,B550能提供的 M.2  PCIe 4.0 還是得透過 CPU,且數量上不像 X570 能夠給滿。

簡單來說你要越多的擴充能力且子彈滿滿就選X570,若初期子彈有限就先買B450將就用個幾個月或一年半載,若願意忍個幾次吃大餐的預算,就選擇B550,把錢留給購賣其它零組件或PCIe 4.0的M.2  MVMe SSD !

話不多說,開箱去!

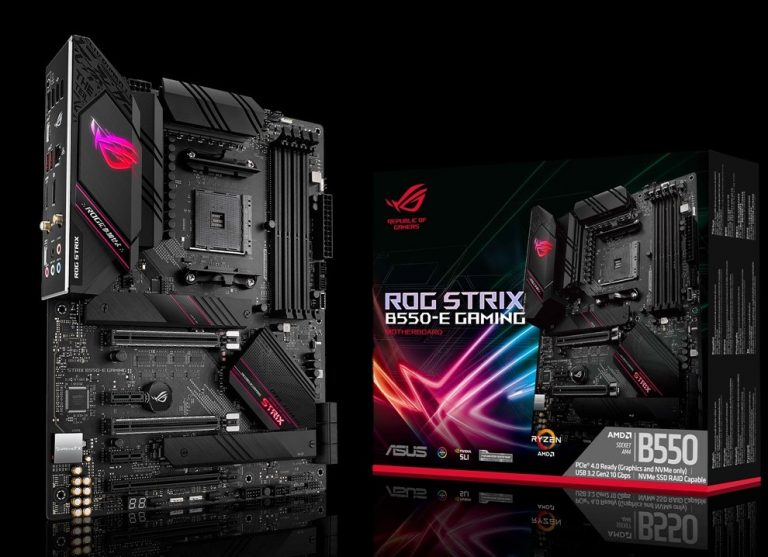

圖 / 光看到彩盒的設計,就知道這款主機板一定很威!清楚的告訴大家產品採用AMD B550晶片組,支援AM4 COCKET,並具備Aura Sync燈效。


圖 / 彩盒後面有滿滿的產品規格與特色說明;其中像是USB 3.2 Gen2、USB-C Audio接孔、14+2 Power stages,以及Wi-Fi 6 AX200 / 2.5G LAN 都是華碩所主打的硬體設計。


圖 / 盒裝內有附有使用手冊、安裝光碟,以及帥氣的ROG貼紙。


圖 / 配件相當豐富,除了SATA III 傳輸線之外,主要還有 Wi-Fi 天線、USB-C to 3.5mm Audio 轉接線、束線帶…。疑,為什麼附上USB-C to 3.5mm audio jack?這個問題待會再回答大家~



產品特色

這片主機板的功能與擴充介面很豐富,除了支援四條DDR 4與兩組M.2外,還有支援 NVIDIA 2-Way SLI與AMD 3-way CrossFireX,其中還有兩條是PCIe 4.0 x16 !!此外,像是USB 3.2 Gen 2 Type-C也有提供~


圖 / 主機板採ATX Form Factor,提供相當豐富的擴充介面,在散熱設計上也相當到位。此外還有相當引人注目的美學設計,如大辣辣的 ROG eye logo與文字(數位風格文字圖案)在 I/O 護罩上,透過Aura Sync燈效讓它在透明機殼內絕對是眾人的焦點!!


主機板上除了有 Debug LED之外,還有更清楚的Q-Code燈號來協助用家更進一步的排錯


圖 / 主機板的背面還特別有相當High的印刷,遊戲玩家就是愛這一味啊~



14+2 Power stages
這片主機板提供14 個 CPU和 2 個 SOC 供電設計,每個功率級都使用 DrMOS,並將驅動器、高端和低端 MOSFET 整合在一個封裝內,能有效的減少開關和傳導損耗。整體來說,這張主機板僅次於高階X570,散熱模組雖然沒有用到熱導管,但是藉由大面積的散熱片還是能夠有效解決廢熱的問題。




圖 / VRM散熱器面積相當大

8+4 ProCool connectors
8+4 ProCool連接器採用實心電源腳針,而不是一般設計的空心結構。這種堅固的結構不但更強,而且還可以延長針腳長度與使用壽命。此外,它還能支援更多的功耗,降低阻抗和更高的功率效率。當使用高階 CPU 處於高負載運算時,大家也不用再擔心+12V 連接器會損毀熔化。


圖 / 提供四組DIMM最多能夠安裝 128GB DDR4記憶體,頻率最高可達 4400MHz (O.C)。若處理器支援,也能對應 ECC mode


圖 / 最多可安裝六組SATA III 裝置,但若有使用到 M.2 Slot 的話,則會因此減少兩組。



AI Networking 與豐富的 I/O Port
這片主機板不僅搭載了英特爾2.5G LAN 和無線 Wi-Fi 6 AX200 的 I225-V 控制器的硬體規格,而且還在軟體中添加了 AI 網路!讓每個用家得到更好的上網體驗。此外,後I/O部分還設計能有效抑制 EMI的防護殼,安裝在電腦機殼時也比較簡單,而且上面還有RGB燈效。華碩很貼心的提供免開機直接更新BIOS的設計,讓用家直接透過隨身碟加上BIOS更新按鍵來更新BIOS。此外,還內建 HDMI 2.1 (4K@60Hz)與 DisplayPort 1.2,方便用家將來對應使用內建 APU 的 第三代 Ryzen 處理器。網路I/O的部分,華碩也直接提供最高速的 Wi-Fi 6 給使用者,只要透過附贈的室內天線鎖上即可,免除額外購買無線網卡的困擾。

USB Type-C / Gaming Audio 設計
另外值得一提的是,還記得2016年蘋果手機率先拿掉3.5mm audio jack嗎?而後陸續現在旗艦級智慧型手機已經沒有3.5mm jack了。而華碩也秉持著這樣的理念,提供 USB type C connector來對應越來越流行的USB-C介面耳機。此外,為了滿足許多音樂發燒友,主機板也內建耳機放大器,讓大家可以放心對應難驅動的耳機,得到最佳的音質表現。

對了,對了提供想聽聽看透過 USB-C 數位介面出來的音質樂友,華碩貼心的附上 USB-C to 3.5mm Audio 轉接線,讓大家可以比較一下同樣是接駁 3.5mm 輸入的耳機,但是選用 USB-C 還是 3.5mm line out 類比輸出的聲音哪種好。


圖 / 說到音效, 產品搭載ROG SupremeFX 7.1-Channel High Definition Audio CODEC S1220A ,以及日系音響級電容,音質自然無可挑剔。而且具120dB SNR 立體聲播放輸出與 113dB SNR 錄音輸入,提供發燒友極致的音質饗宴。另外還有雙OP放大器,接駁低阻抗的耳機也都不用擔心~



強韌的設計

這款主機板所有的設計真的都很到位,實在是不會和高階X570有明顯的落差,因此可說是玩家們想要精打細算,省點預算時的最佳選擇。因為除了一樣給你 PCIe 4.0之外,雙顯示卡輸出也是沒有問題,而且1與2組都有金屬裝甲保護。南橋晶片組除了有美美的散熱片之外,一樣有燈效會點亮,真的是有夠High!!

兩組 M.2 都提供相當厚重的散熱片,且都支援 type 22110 插槽及 NVM Express RAID,以大幅提升效能。 不過礙於晶片組的關係,只有靠近處理器插槽那一組有支援PCIe 4.0,線路離處理器較近,這樣的配置相當合理,聰明。實際安裝時發現,單張顯卡不會干涉到該 PCIe 4.0 / M.2 ,可以輕鬆隨時安裝與拆卸,而不用拔下顯卡。

安裝與BIOS

這次我們將以 Ryzen 7 3700X處理器來做為效能測試,不過距離效能NDA解禁還有一點時間,這部分我們就留做另外一篇再來為大家揭曉了~


透過UEFI BIOS,可以快速掌握系統資訊,包含CPU/RAM/Storage 的規格,以及相關元件的電壓與溫度,和各個風扇的轉速



AI Noise-Canceling Microphone

最後跟大家分享一下華碩的新設計 – 人工智慧自動降噪。既然這張主機板有著濃厚的遊戲玩家最愛的 ROG DNA,華碩自然在所有設計的出發點,都是為每個遊戲玩家設身處地著想。華碩深知並非所有遊戲玩家都有屬於自己的安靜遊戲空間。除了愛樂者之外,多數的遊戲玩家也無法忍受來自室友、家人甚至鄰居的噪音。畢竟在激烈的線上遊戲戰鬥中,任何噪音都可能是分散注意力的危機,且線上團隊溝通在多人遊戲中也非常重要。

透過了華碩的 AI 降噪麥克風軟體,用家的耳麥可以不用內建降噪功能就能免費升級到這強大的降噪能力,這個程式利用龐大的深度學習資料庫來保留用家的聲音,同時消除分散注意力的鍵盤咔嗒聲、滑鼠點擊聲和其他形式的環境噪音。而且耳機支援任何3.5mm或是USB以及藍牙連線方式,不過這個功能/程式目前只支援在這片主機板上喔!!

可別以為運用到AI功能就會很耗費CPU資源,它只對 CPU 造成輕微負載,而且AI 降噪麥克風軟體對 GPU 性能的影響很小,因此啟用後幾乎沒有 FPS 下降,所以玩家們可以放心去搶購拉!!



對於 AMD Ryzen 7 3700X 處理器與華碩X570平台效能測試有興趣的網友,可以參考這篇介紹
