小鋼彈卻有核爆力!微星 MAG B460M MORTAR主機板開箱評測

如果您正想要組裝一台不佔空間的主機,系統採用 Intel 最新第十代 Core i 處理器,並希望兼具影音編輯、文書作業,以及遊戲效能上的需求的話,那麼本文要為大家開箱介紹的微星 MAG B460M MORTAR主機板,您一定不要錯過這個機會來了解它!!

首先,主機板採用 mATX 尺寸設計,可以讓用家安裝在小機殼內,並還能安裝兩張 PCI-E X16 顯示卡、四組DDR4記憶體,以及兩組M.2 NVMe SSD,擴充性可說是相當強悍!! 如果一開始想要選購內建繪圖核心的處理器,主機板還提供相當完整的顯示輸出介面,包含 HDMI 與 Display port 通通大方送給你!! 整體架構來看,它在有限的空間上卻提供最常用到的擴充插槽,未來升級空間完全不用煩惱。

再者,它的後 I/O 不但有防止 EMI 的防護殼設計,更提供 2.5G 高速LAN Port、USB 3.2 Gen1 高速 1.5Gbps 三組(Type A x2, Type C x1),數位光纖輸出與 HD Audio 類比多聲道輸出,隨手擴充性強大,效能也不打折,雖然並非採用 Intel Z490 晶片而是 B460,但是對於多數電腦使用者來說,這樣的規格已經非常夠用!!

開箱


圖 / 產品包裝設計如上,正方形的紙盒上,有清楚的產品型號,說明此為 Intel 架構的主機板


圖 / 彩盒背面有詳細的產品特色介紹

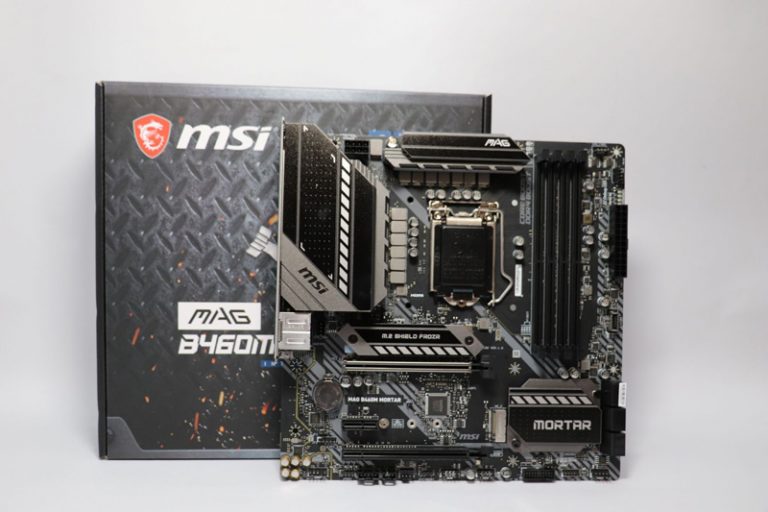

圖 / 主機板採 mATX 尺寸設計,方便用家選擇要安裝在標準機殼內,還是小機殼中,最多能安裝兩張顯示卡與四條記憶體,升級彈性十足。


圖 / 除了主機板外,還有安裝手冊、安裝光碟,以及兩條 SATA III 傳輸線..等內容物。



Intel 這次針對 400系列主機板晶片組,除了先前我們介紹過三大板卡出廠的 Z490 高階主機板系列之外,還有進階的 H470、中階的 B460 以及入門 H410等等,而這些系列晶片組的主要差異當然就是支援或擴充功能與數量不同。當然,越高階越豐富,正所謂一分錢一分貨,但是用家得精打細算一點,選擇符合自取需求的主機板規格才是王道!!






圖 / Intel B460 晶片組架構圖


圖 / 微星 MAG B460M MORTAR主機板雖然採用 mATX 設計,但是幾乎逼近 ATX 才有的豐富擴充功能,就連後I/O配置也很齊全,不過USB的數量上較ATX尺寸少


圖 / 多達6組的USB port,其中三組還是USB 3.2 Gen1高速規格,方便對應外接式SSD。而內建 Display port 與 HDMI 端子可以讓用家選擇內建 GPU 的 Intel Core i 系列處理器,也能同時安裝最多兩張顯示卡,對應多螢幕功能需求。


圖 / Pre-installed I/O Shielding 設計能有效抑制EMI,安裝在電腦機殼時也比較簡單,不用另外安裝後I/O擋板。


圖 / MAG B460M MORTAR 採用6層PCB Layout設計,相較於微星 MPG Z490 GAMING EDGE WIFI 主機板,其實落差不會太大,也就是說 MAG B460M MORTAR 提供不需要過多擴充介面的使用者,一個更經濟的選擇。至於效能上會有甚麼差異,後續跑分實測給大家看就知道了~


圖 / 主機板背部照


圖 / 主機板採用12 (CPU) +1 (SA) +1 (GT) 相VRM供電設計,數位PWM用料實在,透過7W/mkK導熱墊的大尺寸散熱片,讓MOSFET散熱得以迅速有效。


圖 / 處理器支援 Intel 10代 Comet Lake-S處理器,採 LGA1200 腳位。腳針保護蓋為LOTES品牌


圖 / 南橋晶片組上也有散熱片設計,並有”MORTAR”字樣印刷


圖 / 完全隔離的DDR4線路設計,最高可以安裝到 128GB / 2933MHz (JEDEC)。此外,如果玩家們想安裝水冷系統,還有支援幫浦風扇來控制水冷浦的速度,在流量與噪音上取得最佳的平衡點。比較可惜的是,主機板沒有內建電源開關機按鍵,但是有明確的EZ Degug LED可供安裝硬體時除錯用。


圖 / PCIe插槽共兩組,皆採Gen 3介面,其一有金屬裝甲保護。此外亦提供兩組 PCIe 3.0 x4 M.2 SSD 插槽,其中一組有厚重的散熱片


圖 / 音效設計部分採用ALC1200解碼晶片,並有音響級電容配置,且電路板還特別隔離訊號設計,提供優異的音質表現!!


圖 / 內建6個SATA III ,足以應對安裝多顆HDD/SSD。


圖 / 接下來我們將主要以 Intel Core i3-10100處理器作為測試效能用,但也會以 Intel Core i9-10900K 為輔來看效能差異有多少。這樣可以幫助大家了解,若要搭配中階顯示卡時,要如何選擇處理器。



測試平台

處理器: Intel Core i3-10100 / Intel Core i9-10900K
主機板:微星 MAG B460M MORTAR
顯示卡:微星 GEFORCE 1660 SUPER GAMING X 顯示卡
記憶體:Kingston HxperX FURY DDR4 RGB , 3200MHz 16GB KITS (8GB*2)
系統碟:Kingston A2000 500GB M.2 NVMe SSD
電源供應器:Thermaltake TOUGHPOWER GRAND RGB 850W
作業系統:Microsoft Windows 10 Pro 64bit (1903)







效能測試

開機後先更新到最新的BIOS,只透過主機板上的簡單AI超頻設定,觀察所有零組件都有偵測到,CPU溫度也正常,因此就放心來安裝Win OS了。


圖 / 首先就來看看我們的平台資訊;Intel  Core i3-10100 處理器、16GB主記憶體、Win 10專業版 / 64位元。




圖 / 透過裝置管理員可以看到處理器、SSD 與顯示卡等資訊。




圖 / 以CPU-Z來檢視 Intel Core i3-10100 這顆處理器;可以看到辨識出 4 核心與 8 執行緒,L3快取為6MB。

圖 / 詳細的L1、L2,以及L3快取資訊~


圖 / 也可以看到主機板的晶片組、BIOS 等資訊


圖 / 接著試一下跑分;單核心的分數達 492.2,而多執行緒達 2492.1




圖 / 換上Core i9-10900K,跑出的成績為單核心的分數達 587.1,而多執行緒達7311.6。比對之前使用微星Z490主機板的跑分成績(單核心 611.9 / 多執行緒7492.5),數據有降低但不會有太大的差異。



圖 / 影音轉檔的測試部分就由 X264 以及 X265 FHD Benchmark 來進行;在 X264 編碼測試下,跑出29.7的成績。


圖 / 換上了 Core i9-10900K,跑出的成績則為65.5;相較於微星 Z490 主機板的 71.9 成績也略低些。


圖 / 接著以X265 FHD Benchmark跑分,得到 18.6 的成績。


圖 / 換上了 Core i9-10900K,跑出的成績則來到 50.5;相較於微星 Z490 主機板的 53.4成績,差異沒有太大。


圖 / 接者以CINEBENCH R20來測試處理器的效能;跑出2134 pts 的成績,而單核心也有431 pts 的優異表現!! (和AMD  Ryzen 3 3100 / 450 Chipset 跑分數據相當)


圖 / 換上了 Core i9-10900K,跑出的成績則來到 6121 pts 相當高的成績,而單核心更來到 533 pts !! 相較於使用微星Z490主板,跑出 6298  / 531 pts 的成績,B450晶片組的成績也相當優異,若預算有限且沒有需要這麼多擴充埠的話,真的可以考慮更實惠的微星MAG B460M MORTAR主機板。




圖 / 我們也以 Core i3-10100 測試了Corona Benchmark;這是相當容易操作的測試工具,主要是透過 CPU 運算光線追蹤的渲染圖像,評分為計時以秒為單位,測試結果成績相當優異!!

遊戲效能表現

這邊也簡單測試一下遊戲效能數據,選擇以微星GEFORCE 1660 SUPER GAMING X顯示卡可以提供整體預算有限,但又不希望遊戲或是影像編輯效能太差的用家參考~


圖 / 以Heaven Benchmark來看看效能如何;在 Norman 模式中跑出 FPS: 189.8 / 4781 的高分 。


圖 / 接著換上 Core i9-10900K,在 Norman 模式中跑出 FPS: 213.3/ 5373 的高分,成績有不少的提升。




圖 / 接著以Final Fantasy XV BENCHMARK來測試遊戲效能 Standard Quality 模式下測試,所得到的成績也相當高,來到8838分,獲得” High”的效能認可。


圖 / 接著換上 Core i9-10900K,所得到的成績也相當高,來到8889分,分數有些微提升。

整體來看,選擇 i3 與 i9 處理器,在同樣的B460主機板平台上,對於遊戲的效能表現還是有的,但級距上沒有很大,若很重視遊戲效能者,建議可以把預算多分配在顯示卡上面比較務實。



MVMe SSD 會跑出多高的資料存取速度?

最後我們來分享一下 Kingston A2000 500GB M.2 NVMe SSD 的資料讀取速度表現如何~


圖 / 以AJA測得的速度為寫入 1429MB/s,而讀取高達 1437 MB/s。




圖 / 以TxBench測得的速度為寫入 2194.284 MB/s,讀取為2105.327 MB/s。

整體來說,讀寫的成績落在1430~2105 mB/s之間,速度可滿足大家在資料存取上的需求



DISPLAY KIT

文末來分享一下微星的這個相當好用的軟體,透過安裝光碟就可以進行安裝。




圖 / 可以在這邊直接做顯示上的顏色調教,而不用進入顯示器。另外還有多種模式參數可供選擇,例如遊戲、FPS、劇院,以及舒適護眼等等..


圖  / 還可以整合滑鼠的游標速度、電源待/關機設定,以及鍵盤、螢幕放大、投影…等設定,相當便利!!


圖 / 如果有安裝多台顯示器,還可以在這邊幫大家整理視窗的分配,相當實用!!



平台安裝心得總結

這套系統在沒有超頻的狀況下,效能跑分的數據是頗為亮眼的,隨著不同等級的處理器,給您最佳化的效能表現。例如待載最高支援的i9處理器,跑出的效能成績也逼近Z490晶片組。相當適合預算有限的情況下,組裝出一套兼具文書處理與3A遊戲運作需求的電腦系統。

若要有強悍的遊戲效能就搭配高階的顯示卡,且配合650W電源供應器就夠系統使用,CPU也只要給一組8 PIN供電即可。如果希望電腦主機小巧,選用這片小鋼彈主機板,可以提供效能不打折的最佳平台。而且在I/O擴充的部分,還有 USB 3.2 Gen1 可以接駁高速SSD用。

微星 MAG B460M MORTAR 主機板目前市售價約為新台幣3,600元、微星 GEFORCE 1660 SUPER GAMING X 顯示卡目前市售價則約為新台幣7,000元、Intel  Core i3-10100處理器目前的售價約為新台幣4,100元、HxperX FURY DDR4 RGB 8GBx2記憶體市售價則約為新台幣2,600元,而 Kingston A2000 500GB M.2 NVME SSD目前市售價約為新台幣2,200元;整套系統不含電源供應器與電腦機殼的參考售價加起來是新台幣 19,500元,等於新台幣兩萬元出頭即可打造一台遊戲效能表現不錯的桌上型電腦系統!!
