電腦DIY與超頻真簡單!! AMD Ryzen 5 3600X處理器與X570平台效能分享

正愁不知道要選擇哪些電腦零組件來升級或是打造一台超值的桌上型電腦嗎?來,老編最近組了一套電腦,或許可以幫助到大家喔!!組裝電腦前先判斷自己的需求再來選擇硬體配置,原則上若只是要簡單的文書處理真的不用花大錢,反倒是可以考量購買體積小的主機板與機殼來節省空間。若是喜歡玩PC Game或是有影音編輯創作者,就得好好選擇顯示卡、處理器,以及攸關日後升級增加零組件的主機板!!


圖 / CPU(處理器)不但攸關電腦系統效能,與主機板搭配更是決定一些嶄新功能的關鍵因素。

電腦何時換機或購機最合適?

不知道大家平均多久升級或汰換桌上型電腦系統?我是大約兩年左右會評估升級主機板與CPU,但若新推出的主機板沒有甚麼劃時代功能性的差異,頂多只為了提升系統速度而更換CPU或提升記憶體容量而已。

購買建議

在處理器的購買規劃上,通常我會將預算劃分為台幣2,000元以下、2,000~5,000元,以及5,000以上,來作為低階、中低階,以及中階以上的預算/效能劃分點。針對朋友的組裝電腦諮詢,我也差不多以這樣為規劃;若只是上上網打打WORD、Excel、製作簡報,只要記憶體與顯示卡配置正確,其實2,000元的CPU就已夠用。

想要有好一點的效能,多了影音編輯,玩些即時3D特效電腦遊戲,我就會建議將CPU的預算拉高些,甚至買片中高階的顯示卡,記憶體裝滿。若為喜愛追逐遊戲大作者,因為相當耗費GPU資源運算,就會建議顯示卡與處理器買高階款,避免沒多久後因為覺得效能不足想升級而浪費錢。

AMD處理器近期發展特色

如果說2018年是AMD重返榮耀的一年,那麼2019年絕對可說是AMD貨真價實的再次掀起超高C/P值與熱賣收穫的一年。我還記得我退伍後在接觸電腦時AMD正掀起便宜又大碗的買氣…。

隨著Socket AM4 平台於2018年AMD 400 系列主機板 (X470/B450)現身, 2019年7月後AMD也推出了第三代Ryzen桌上型電腦處理器,開始掀起一波AMD粉的關注。已推出的主機板(X470/B450)只要更新BIOS就能支援這些新的處理器(包含Ryzen 3/5/7/9 共8款處理器)。如果 BIOS 沒有更新,則安裝第三代AMD Ryzen處理器的系統可能無法啟動。

由於主機板的部分我是新購入(msi MEG X570 ACE),因此沒有BIOS更新上的困擾;而選擇的第三代Ryzen是Ryzen 5 3600X(我認為最超值),因為沒有內建繪圖核心,所以索性連顯示卡也大大升級一下,換上msi GEFORCE 1660 SUPER這片顯卡。而SSD則是選擇十銓的MP34 M.2 MVMe SSD 512GB。

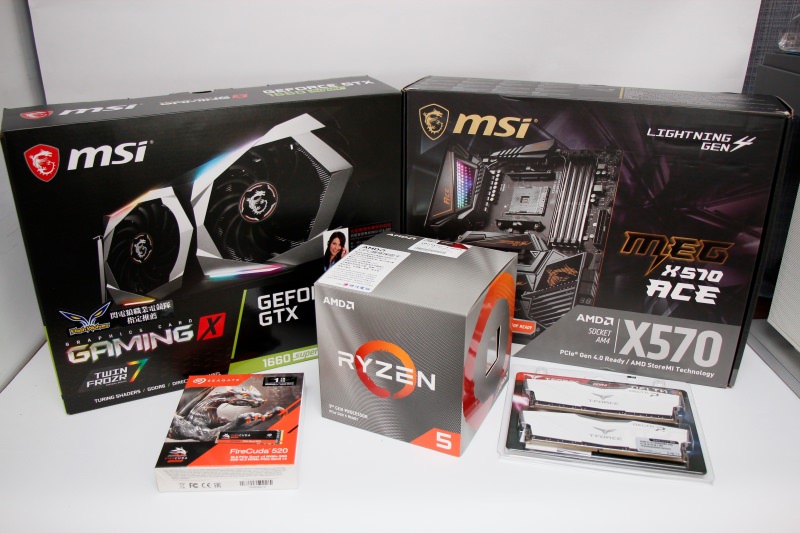

圖 / 透過更換主機板來大幅升級電腦的效能,有時候己乎所有零組件都得汰換掉;以老編這次的例子來說,除了電源供應器與電腦機殼、光碟機,以及鍵盤滑鼠外,其他都是新購入了~


圖 / 這是我原來的AMD平台照片;主機板採ITX設計,可升級性小,且記憶體只能安裝兩條,也只能安裝一張顯卡與m.2零組件,加上沒有PCIe Gen4可玩,故興起我升級電腦的店頭(算是直接汰換了)

Ryzen 5 3600X  P.K  Intel 哪顆CPU?

若以相近價位相比,Ryzen 5 3600X 的PK對手應是 Intel Core i5-9600K處理器(目前售價約NT8,000,盒裝無風扇),而Ryzen 5 3600X盒裝有附風扇,售價約NT9,000。而據外媒報導其實Ryzen 5 3600X的效能是能夠幹掉Intel 的Core i7-9700K,等於花八千元買到一萬二左右的Intel處理器。

Intel Core i5-9600K的時脈速度為3.70-4.60 GHz,快取記憶體為9MB,核心/執行緒為 6 / 6 ,TDP則為95 W,製程是14 nm。Core i7-9700K的時脈則是3.60-4.90 GHz,快取記憶體為12MB,核心/執行緒為 8 / 8,TDP一樣為95 W,製程也是14 nm。

而Ryzen 5 3600X的的時脈速度為3.8-4.4 GHz,快取記憶體為3+32MB,核心/執行緒為6 / 12 ,TDP則為95 W,製程是7 nm。恩..執行緒多出不少,製程更少了1/2,硬是比Intel Core i5-9600K強壓下去,i7-9700K看來只有核心數較多的優勢,不過最重要的還是看看實際效能表現喔~。(補充說明一下,我家中還有一套Intel的平台,我對於這兩家的處理器喜好是相當的,基本上隨當時的需求而定)

話不多說,就先來看看這些設備的開箱與基本測試與簡單超頻實測。

開箱

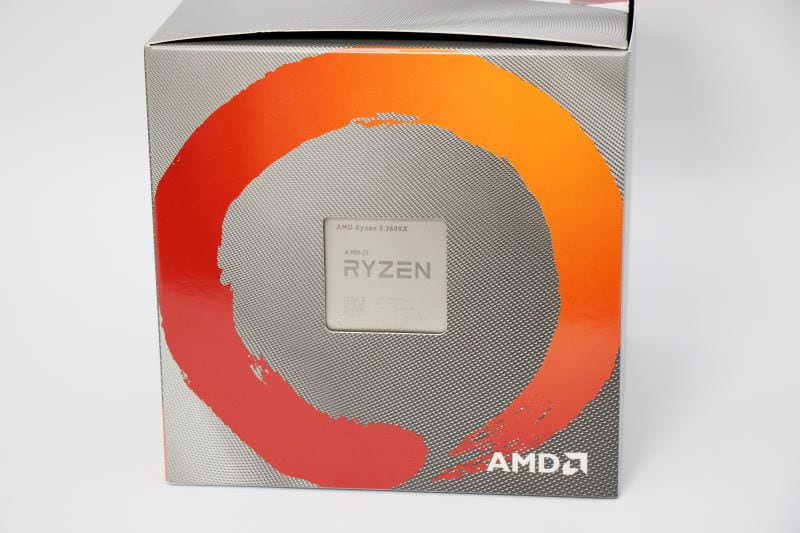

圖 / Ryzen 5 3600X處理器包裝;注意左下角的文字了嗎?支援PCIe GEN 4!支援PCIe GEN 4!支援PCIe GEN 4!(這就是重點啊!!!)

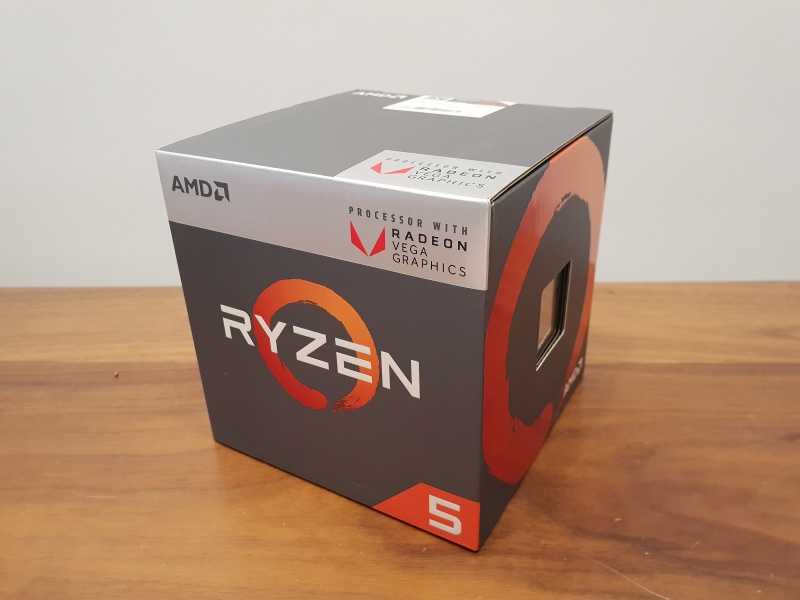

圖 / 與上一代的AMD Ryzen 5 2400G的盒裝比較(這款有內建繪圖核心)


圖 / 盒裝側面;可以直接檢測了解產品的型號避免買錯

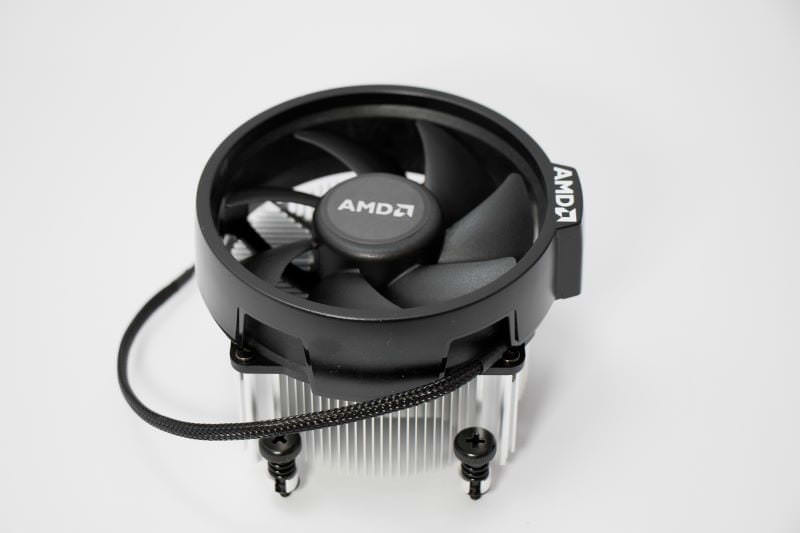

圖 / Ryzen 5 3600X 附贈的是Wraith Splre 的下吹式散熱器,風扇的直徑實際量測為90mm,而負責導熱的則是以整塊鋁製成的散熱鰭片,可直接用十字起子與主機板固定(螺絲內有彈簧增加固定的彈性)。

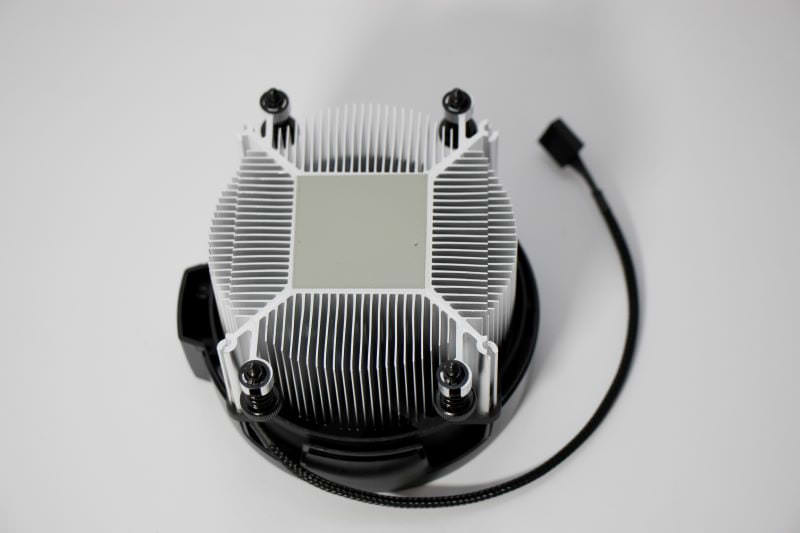

圖 / 散熱風扇背面照,老樣子免除額外塗上散熱膏的麻煩(若要超頻再考慮加強即可)

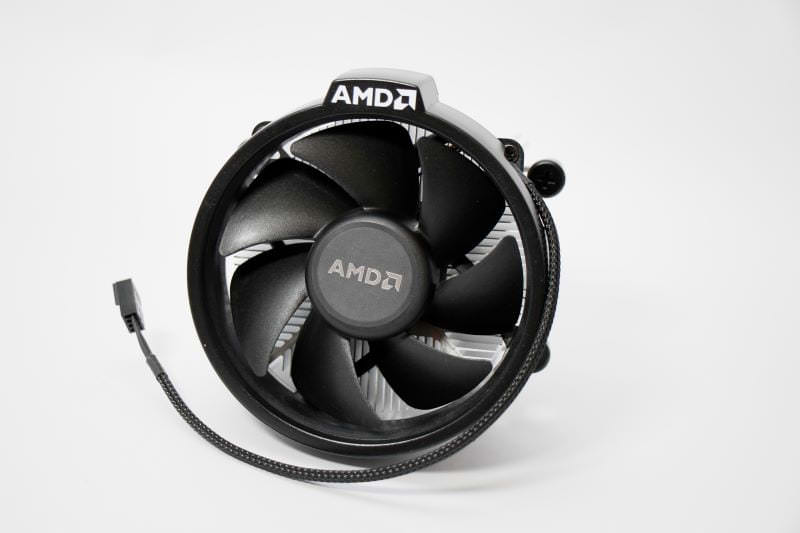

圖 / 再來一張帥氣的散熱風扇照;這樣的葉片設計日後很好做清潔整理以免卡灰塵影響到散熱效能,當然也可卸下風扇,讓散熱鋁片直接以清水清潔。


圖 / 揭開Ryzen 5 3600X的廬山真面目囉~

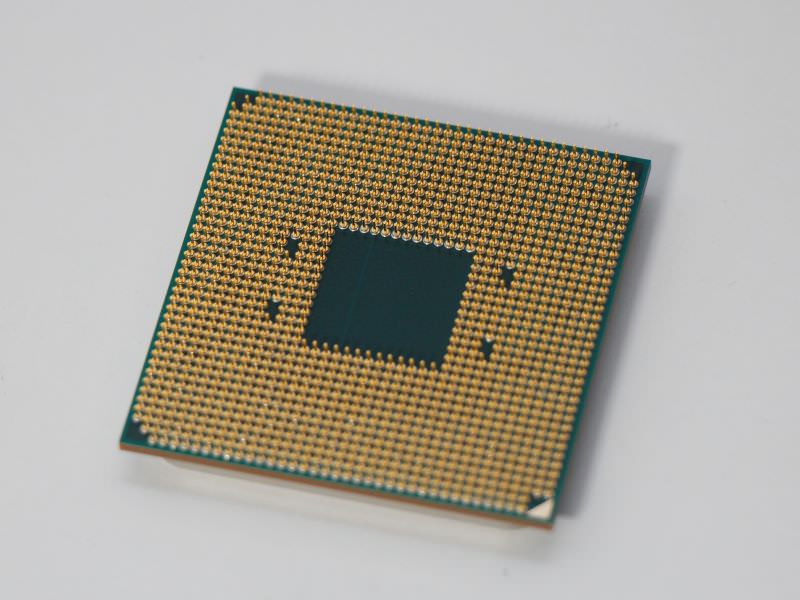

圖 / Ryzen 5 3600X採AM4 Socket

測試平台

處理器:AMD Ryzen 5 3600X
主機板:msi MEG X570 ACE
記憶體:TEAM T-FORCE DELTA RGB DDR4 3200 16GBx2
顯示卡:msi GEFORCE 1660 SUPER
系統碟:TEAM MP34 M.2 MVMe SSD 512GB
電源供應器:OCZ ZX-1000W
作業系統:Microsoft Windows 10 Pro 64bit (1903)

測試平台使用微星的MEG X570 ACE主機板(ATX),搭配雙通道 8GB DDR4-3600 記憶體,以及微星 GEFORCE 1660 SUPER 顯示卡與Windows 10 Pro 64bit (1903)作業系統;這次測試先以主機板初始值為主,後續再分享超頻的設定與跑分數據。


圖 / 選用CP值很高的微星MEG X570 ACE主機板做為系統平台,主機板採AMD X570 Chipset以及ATX規格,並支援最新PCIe Gen 4.0與AMD StoreMI技術。


圖 / 提供四條記憶體DIMM最大支援128GB、三個M.2 Slot都支援PCIe Gen 4.0、三條PCI-E x16,以及兩條PCI-E x1,面對將來的擴充絕對沒有問題。強悍的導熱設計與簡單超頻功能,以及難得的黑金配色設計可說是這款產品最大個特色。


圖 / 對於喜愛玩裸機(不裝機殼)的Power User來說,這片主機板真的是超夢幻的,直接內建開關機與重新啟動鍵,以及相當好用的超頻旋鈕 – Game Boost,OC新手不用到BIOS畫面內也能調教玩超頻。


圖 / 安裝CPU的方式很簡單,稍微注意一下AMD這顆CPU電路板上方的小箭頭的位置對準Socket下方標記處就對了。若發現置入不下可不要硬按壓,可能是裝錯方向或是角針歪掉了;若是沒有正確安裝恐會造成CPU的損毀喔~

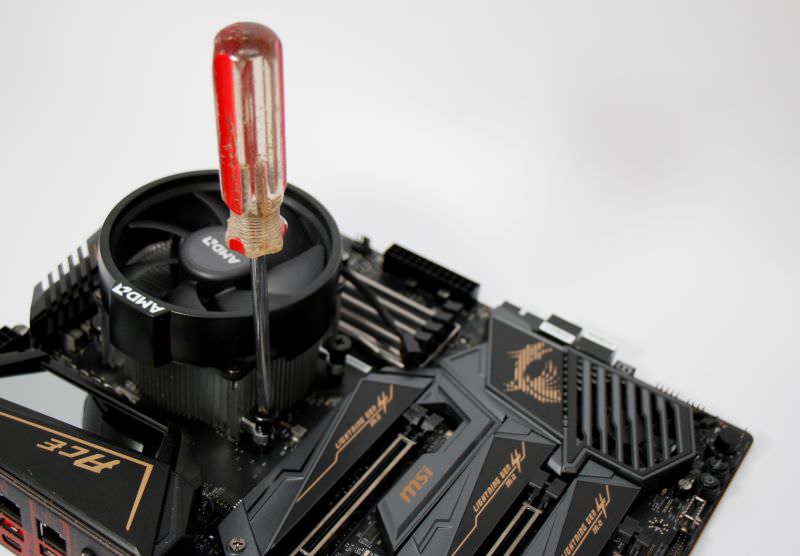

圖 / CPU安裝無誤後,接下來就是將原廠或是自行購買的散熱風扇安裝到主機板上;只要將以十字起子就能鎖緊固定四顆散熱風扇模組的螺絲。

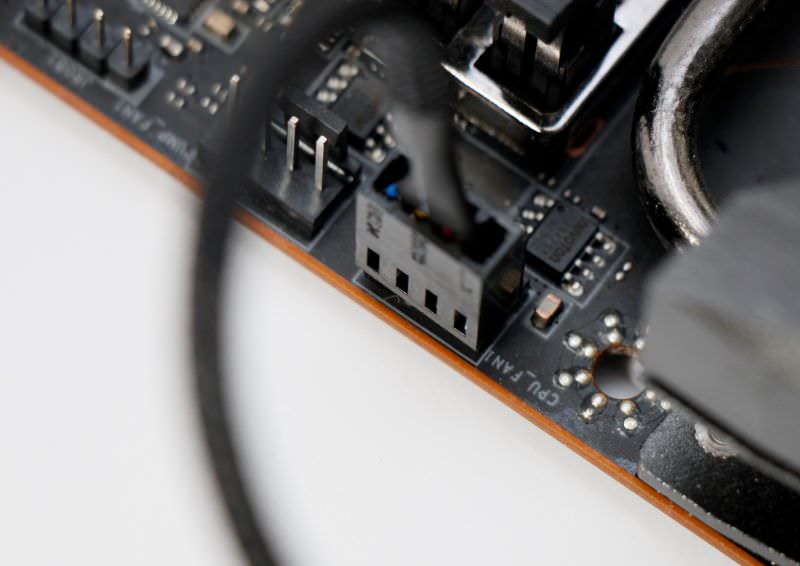

圖 / 裝了風扇若忘了接上供電與偵測轉數的排線也是白搭,尋找主機板上的CPU-FAN插槽標記就對了。


圖 / 接下來簡單介紹一下微星的這張GEFORCE 1660 SUPER GAMING X顯示卡


圖 / 這片顯卡採NVIDIA GeForce GTX 1660 SUPER繪圖引擎(GPU)、PCI Express x16 3.0介面(占用到兩個Slot空間)、內建6GB GDDR6記憶體、運算速度動態最高1830 MHz、微星獨家Twin Frozr 7 散熱設計、功耗為125 W,可輸出接駁三組DisplayPort (v1.4)與一組HDMI 2.0b。


圖 / 記憶體選擇十銓TEAM T-FORCE DELTA RGB DDR4 3200 16GBx2 kit組,具有RGB燈效可玩玩


圖 / 我之前的也是十銓這一系列的,但僅為8GB kit;16GB已夠文書編輯系統用,但若要做影音編輯與玩 PC Game時最好能加到32GB(主要是現在32GB並不貴拉)


圖 / 16GB x2;記憶體特別以白色金屬散熱片來配色,開機後記憶體上方就會發出迷人的RGB燈效。


圖 / 多數的ATX主機板都能安裝四條記憶體;這次我僅安裝兩條記憶體試試效能,或許後續會將之前的8GBx2安裝上去或賣掉補貼這次的升級費用。


圖 / 系統碟也是採用十銓TEAM的MP34 M.2 MVMe SSD 512GB

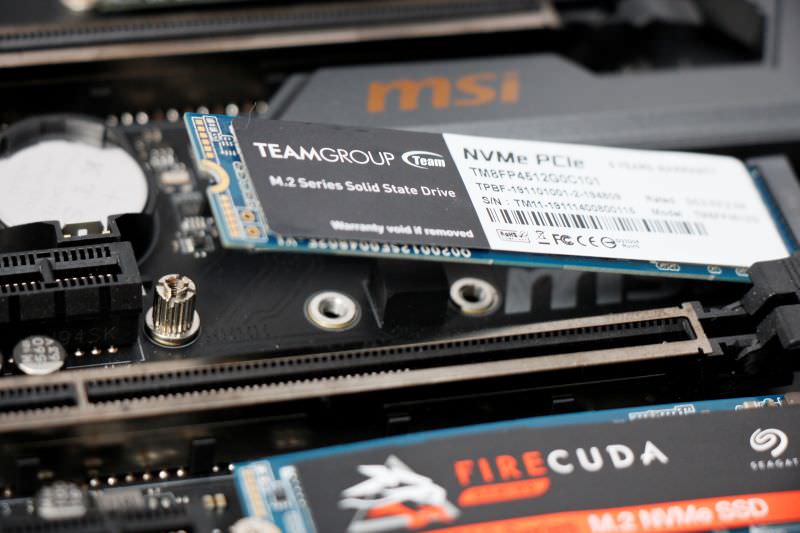

圖 / 安裝M.2 SSD到這片主機板上很簡單,之前我用的它牌主板就很難裝,因為螺絲很小不好上鎖。微星這片主板特別設計有導熱效果的厚重飾蓋,只要上鎖飾蓋就能輕鬆安裝M.2 SSD。

圖 / 我原本就有一片希捷Fire Cuda 510 SSD用存放資料用,另外還借了片擁有PCIe 4.0高資料存取特色的希捷Fire Cuda 520 SSD;三片M.2 SSD剛好裝好裝滿 ^^”


圖 / 希捷Fire Cuda 520 SSD,目前價格不斐,是跟朋友借來把玩的


圖 / 好啦,主要的零組件都已經安裝妥當,接下來就只要將電源供應器該供電的牌線與主機板與顯示卡接駁即可開機準備安裝Win OS。

Ryen 5 3600X的物理規格

首先來了解AMD 這顆Ryen 5 3600X 處理器的規格;其處理器核心數為6、執行緒數則為12、基本時脈為3.8GHz、官方最大超頻時脈最高可達4.4GHz、總計 L1 快取 384KB、總計 L2 快取3MB、總計 L3 快取32MB,為已解除鎖定(可玩超頻之意)。

處理器採台積電(TSMC)7nm FinFET製程、和上一代一樣為AM4封裝,預設 TDP/TDP為95W,最高溫度則為95°C。支援PCIe 4.0 x16 PCI Express 版本是這顆CPU與新平台的最大亮點,讓採用PCIe 4.0的NVMe SSD的存取速度大爆發,也是玩家們可以特別有感升級的購買誘因;末我也會做希捷Fire Cuda 520做跑分測試。

Ryen 5 3600X支援最高記憶體速度為3200MHz的DDR4 RAM模組(雙通道),因此玩家們可以像我一樣選擇3200MHz的記憶體來玩玩。

效能測試

開機後我也沒做任何主機板上的設定,先用預設值就好;觀察所有零組件都有偵測到,CPU溫度也正常,因此就放心來安裝Win OS了。







圖 / 首先就來看看我的平台資訊;AMD Ryzen 5 3600X 6-Core處理器、32GB主記憶體、Win 10家用版 / 64位元,恩一切資訊都無誤。


圖 / 透過裝置管理員可以看到處理器有12顆,那是因為12執行緒的關係。


圖 / 以微星附贈的CPU-Z來檢視AMD Ryzen 5 3600X這顆處理器;可以看到辨識出6核心與12執行緒、Code Nam為Matisse、7nm製程、1.176V供電、以及一些運算指令集。


圖 / 接著試一下跑分;單核心的分數高達509.8,而多執行緒更高達4075,真的是很威啊~


圖 / 影音轉檔的測試部分就由 X264 以及 X265 FHD Benchmark 來進行;在 X264 編碼下,跑出48.6的高分。


圖 / X265 FHD Benchmark亦有頗高31.1的分數。


圖 / 接者以CINEBENCH R20來測試處理器的效能;跑出相當高的3364 pts高分!單核心也有494 pts的好成績。


圖 / 接者我以Heaven Benchmark來看看系統效能如何;哇!在Normal模式中跑出FPS: 203.0 / 5113的高分!!


圖 / 在Extreme模式中,也跑出令人亮眼的FPS: 164.8 / 4151的高分!看來這片顯卡真是夠給力啊~


圖 / 當然,FF XV 的SHADOWBRINGERS我也沒忘來跑分;得到14976相當高的成績,測試過程中也能看到這片GeForce GTX 1660 SUPER顯卡發揮了NVIDIA TURING 著色器的特色-更快、更穩定的遊戲體驗,但若要有優異的光線追蹤特色,則要換上RTX 20系列。


圖 / 再來跑跑Corona Benchmark;這是相當容易操作的測試工具,主要是透過 CPU 運算光線追蹤的渲染圖像,評分為計時以秒為單位;這邊也跑出了不錯的成績。

最後,就來分享一下究竟採用PCIe Gen 4 x4的 NVMe SSD會跑出多高的資料存取速度。


以TxBENCH小測一下,哇!!看到沒,讀取速度可達4813.143 mB/s,而寫入速度則是4328.320 mB/s !

針對想要有更高速資料存取速度的用家(如影音創作者),投資一片採PCIe Gen 4 x4的 NVMe SSD絕對很ok拉,畢竟時間就是金錢(可惜我沒那麼多錢,坐等將來降價^^”)

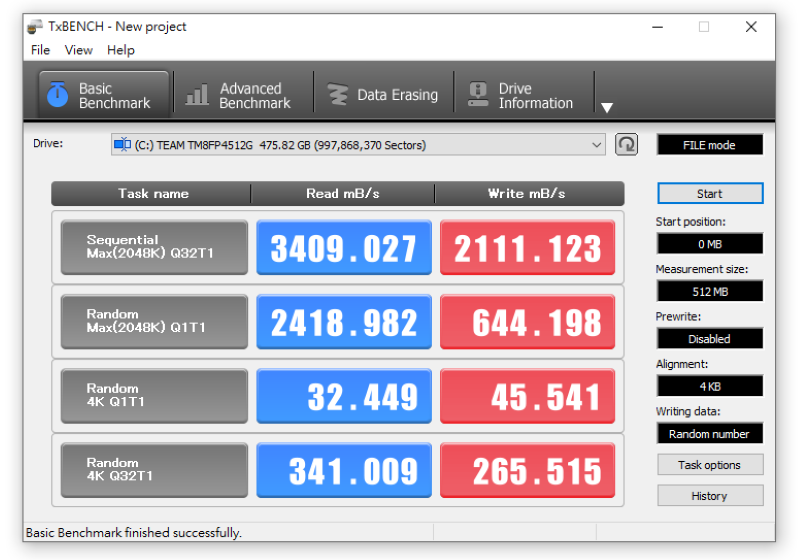

圖 / 我選擇當系統碟的TEAM MP34 M.2 MVMe SSD 512GB,也跑出相當亮眼的讀寫入速度分數,當然比起採PCIe 4.0的 SSD速度有落差,但也已經是比市面上多款M.2 MVMe SSD還快速喔!!

超頻真簡單!!

據說這款CPU可超性不小,再說選擇微星這款主機板,就是看中它的超頻貼心設計啊~But…基本上超頻這件事情,我覺得若真有覺得效能再強化對於遊戲或程式運作時有幫助時再進行,若沒有的話建議就不要超頻,畢竟超頻時增加CPU的工作電壓會讓原本的工作溫度相對上升,若散熱沒有做好在長期使用之下恐對CPU的壽命不利。

有必要再超,若要超也要講求穩定性,這樣才有意義。利用超頻來達到”省錢”或”爽度”當然是每個超頻玩家的樂趣,而除了 CPU的體質要好之外,主機板其實更是一大功丞。好的BIOS調教或硬體一鍵、多段超頻,讓任何電腦使用者都能夠享受超頻的樂趣,而不用特別去學甚麼技巧,只要了解倍頻、外頻,以及掌握電壓與溫度的控制就OK了~

好啦,小超就如過年小賭一樣怡情,話不多說,就來看看不透過任何技巧與降溫方式,直接以主機板的超頻硬體設計調整方式,來看看這款CPU至少能超到多少吧~


圖 / 微星的 MEG X570 ACE主機板提供相當好用的超頻硬體設計,只要透過 Game Boost 旋鈕調整等級1~11,就能免除自行進入BIOS畫面手動調整超頻參數,加上主機板上有debug數字鍵可以檢視開機運作過程中是否沒有問題,想玩玩的人可別一次轉到最大值,慢慢調整也才有樂趣啊~


圖 / 透過CPU-Z可以看到超頻到4.2GHz時的數據,比對下圖沒有超頻的數據可以發現CPU加電壓了。


圖 / 回頭看一下沒有超頻時的數據。




圖 / 超頻到4.2GHz 跑CINEBENCH R20的數據,分數相當不錯!!




圖 / 超頻到4.2GHz H.264的跑分數據。


圖 / 如果將Game Boost旋轉到等級2,可以順利開機超頻到4.25GHz

不過跑CINEBENCH R20跑分時多半會失敗,且其實從4.2GHz拉高到4.25GHz的速度並沒有相當太多,因此建議超到4.2GHz就好,至少從原本的3.8GHz 超頻到4.2GHz幅度已不小。


圖 / 接著一樣透過 Game Boost 旋鈕調整等級到4,也可以順利開機,這時超頻幅度已達到4.3GHz。


圖 / 再接再厲,超頻到4.35GHz囉!! 一切都正常運作。

不過一樣透過 Game Boost 來超頻,再往下一級的時候(應該是超頻到4.4GHz),開機就不穩定了,可以發現CPU的溫度也上升不少,或許強化散熱就能順順超到4.4GHz或以上~

官方提到最大超頻時脈最高可達4.4GHz,看來確實是沒有問題的,但是穩定度方面我覺得就要配合主記憶體的體質,微星這片主機板則是最大可達 5000+(OC) MHz !!

比對Core i7-9700K的時脈則是3.60-4.90 GHz,外媒測試的數據光AMD Ryzen 5 3600X沒超頻就贏了,更何況超頻呢?



平台分享總結

這套系統在沒有超頻的狀況下,效能跑分真的是令人相當驚艷,若沒有要玩遊戲我建議不用超頻就很夠用了,若要玩遊戲時可以小超一下(微星的超頻Game Boost旋鈕設計真的很人性化,好用!),不完Game時就回復不超頻時的數據。

針對影音與圖片編輯的工作來說,這樣的搭配效能非常順暢,特別是讀寫PCIe 4.0 SSD的時候。影片的轉檔,大量開啟圖片批量編修,也是無敵順暢。而這樣的平台並不會太耗功率,我另外也試了一顆剛買的650W電源供應器就夠使用,CPU若沒有要超頻,其實另外給一組8 PIN供電給它就夠用了。

AMD Ryzen 5 3600X這顆CPU與AMD 的X570帶來強大的硬體擴充能力,讓使用者得到新的PCIe 4.0頻寬x16雙向32GB/s的火力,是過去PCIe 3.0的兩倍。而越來越多資料儲存品牌進而推出PCIe 4.0 SSD固態硬碟,來滿足使用者對於資料讀/寫速度的高速快感。

畢竟,CPU的速度多半已夠滿足多數軟體執行所需,攸關繪圖效能就仰賴GPU,但新的架構則是靠CPU+晶片組來提供的;這也是為什麼我這次興起直接汰換才用兩年的電腦系統(而且都是AMD平台),好迎接未來更多PCIe 4.0的電腦零組件裝置。
